超声波流量计热量表如何查看时间

发表日期：2020-07-03 09:06

热量计量设置

键入MENU 1111，ENT确认，进入主菜单，ENT 进入切换状态，▼/-切换至热量设置，ENT确认，▼/- 热量设置，如图：

输入输出设置菜单有5项子菜单：

500	温度来源
501	T1、T2
502	温差灵敏度
503	AI1电流输入
504	AI2电流输入

3.传感器安装和使用说明

3.1传感器技术参数

3.1.1 插入式传感器

技术参数	插入B型传感器	加强插入B型传感器
适用管径	DN80-DN1000	DN1000-DN2000
材　　质	球阀与探杆：不锈钢；球阀底座：普通碳钢(不锈钢选配)
工作频率	1MHz
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道，允许有衬里。备注：1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座，用户订货时请注意)。 2、其它管采用管箍方可安装(管箍材质：碳钢,订货时请提供准确的管道外径或周长)。
安装方式	Z法
适用温度	－40℃～160℃
开孔尺寸	Ф19mm Ф23mm Ф32mm (安装时使用厂家提供的专用开孔器，可实现带压不停产安装)
压力等级	1.6MPa(安装时压力＜0.8MPa）
防护等级	IP68（接线盒灌胶后可浸水工作，水深≤3米）
安装空间	井壁到管壁≥550mm	井壁到管壁≥700mm
长度	186mm	228mm
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。

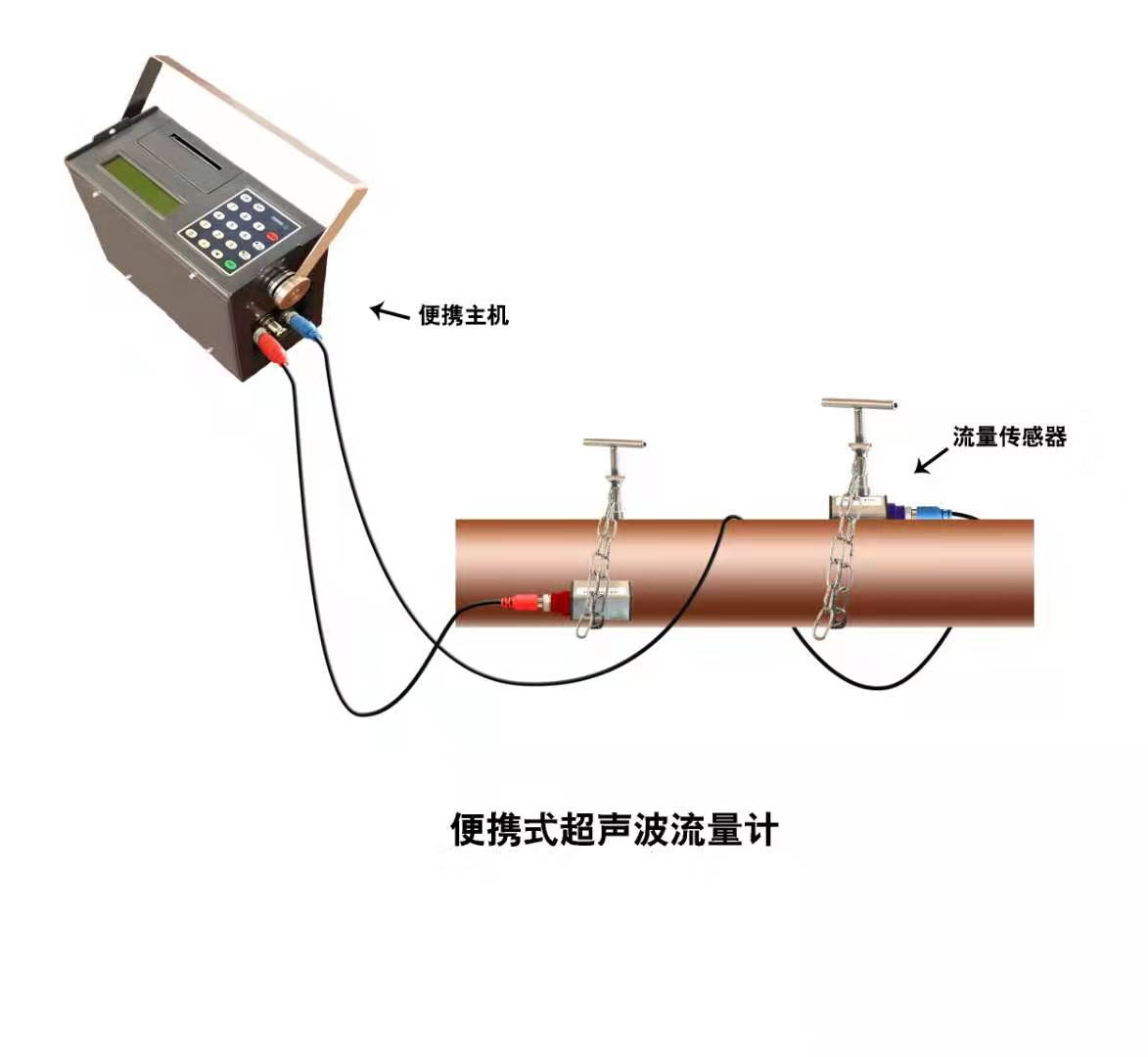

3.1.2 外夹式传感器

技术参数	外夹M2型	外夹L2型
适用管径	DN50～DN700	DN300～DN6000
材质	特殊高温材料
工作频率	1MHz
安装方法	V、Z法	Z法
标　　定	整机配对标定
磁　　性	有
适用温度	0℃～110℃
防护等级	IP68（接线灌胶后可浸水工作，水深≤3米）
外形尺寸	60×45×45	80×70×55
质量(克/对)	250	650
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。

3.1.3 管段式传感器

技术参数	标准管段式
适用管径	DN50-DN2000
材质	碳钢（不锈钢选购）
工作频率	1MHz
连接方式	法兰
适用温度	－40℃～160℃
标定	整机在线标定
防护等级	IP68(接线灌胶后可潜水工作，水深≤3米)
外形尺寸	见下表
公称压力	见下表
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
管道衬材	无
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗干扰性，并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。
