超声波流量计是怎么工作的？
它是一套完整的超声波流量计，由超声波发生器、超声波接收器、电子电路、流量显示、累积系统等组成。图1显示了超声波流量计测量流量的原理。
如图1所示，超声波流量计流量测量的主要原理是通过检测流体流动对超声波的影响来测量流量，主要采用时差法。首先，传感器1发射超声波，通过通道壁1、流体和通道壁2后，传感器2在另一侧接收超声波。同时，传感器1通过通道壁2和流体壁1接收到的相同频率的超声波，但由于速度的存在，两者所接受的时间是不同的，存在一定的时间差，通过时差可以知道流速，从而得到特定的流量值。
超声波流量计的安装与调试
超声波流量计的安装和调整主要包括：
a.传感器的安装。首先，要确定换能器安装的具体位置，准确确定换能器安装在输水工程通道两侧的位置，并使用激光经纬仪定位传感器，以确保传感器的中心线和导流通道的角度为45°。安装传感器后，还应根据调水工程的实际情况确定声道长度、声道角和水表高度等安装参数。

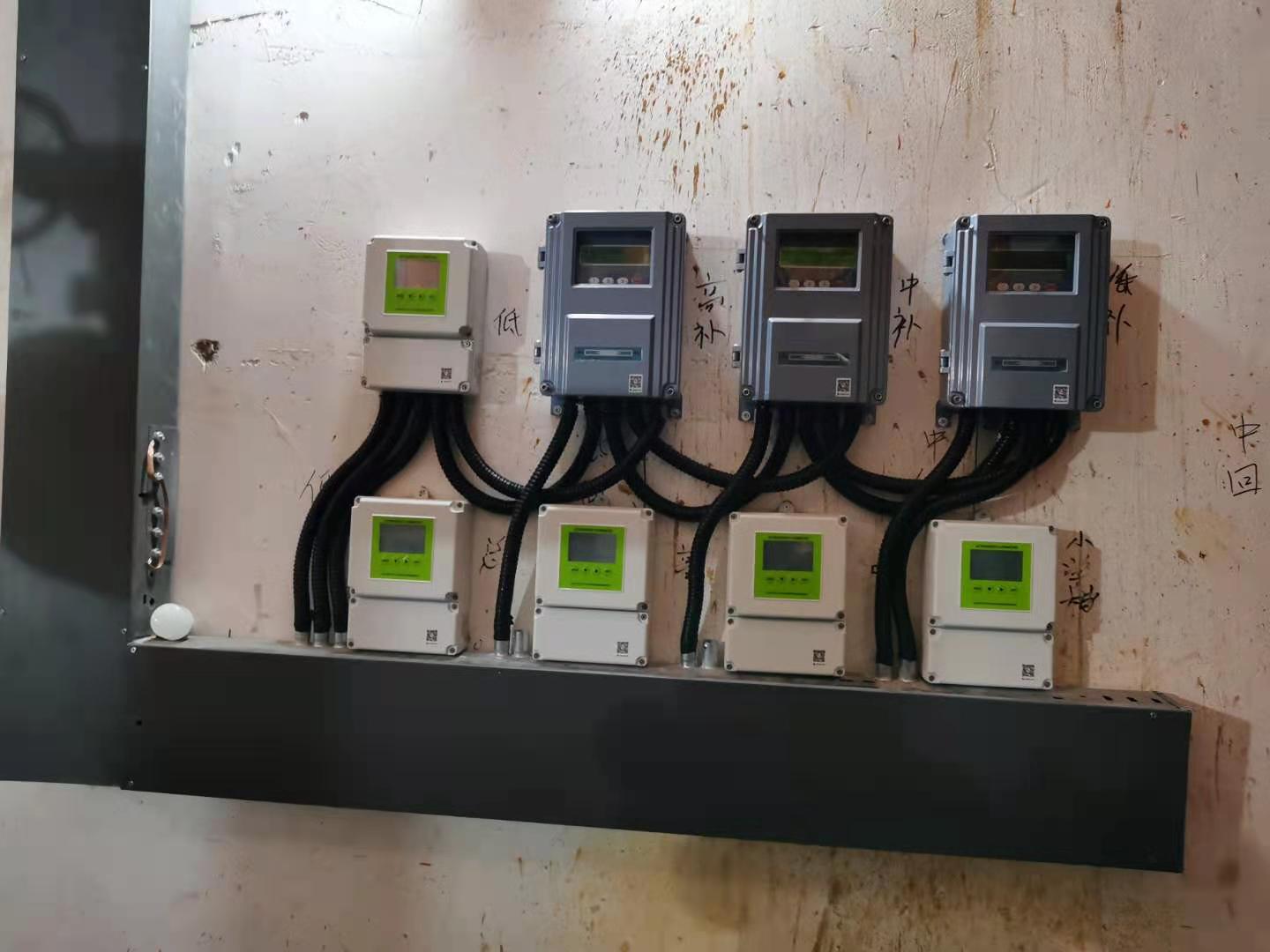

第二，上位机的安装。安装超声波流量计的关键是确保超声波信号电缆和电源线的正确连接。特别是当信号电缆敷设时，应把两端标好，以避免误接和混合。
第三，系统调试。首先输入超声波流量计测量安装参数，然后当引水通道有水时，流量计进行自测试，间接检查各声道的实际工作状况，检测一次静水状态，再检测一次动态水状态，以确保流量测量值在静水状态下为0，从而检测流量计的精度。最后，只要一切符合设计要求，超声波流量计的输出参数就可以正常使用。
