固定式外夹式超声波流量计使用说明书

发表日期：2021-01-11 08:25

1.概览

固定式外夹紧式超声波流量计准确、稳定、操作方便，只能按规定的方式将传感器夹紧在管道上，不破坏管道，测量精度更高，使用范围更广。

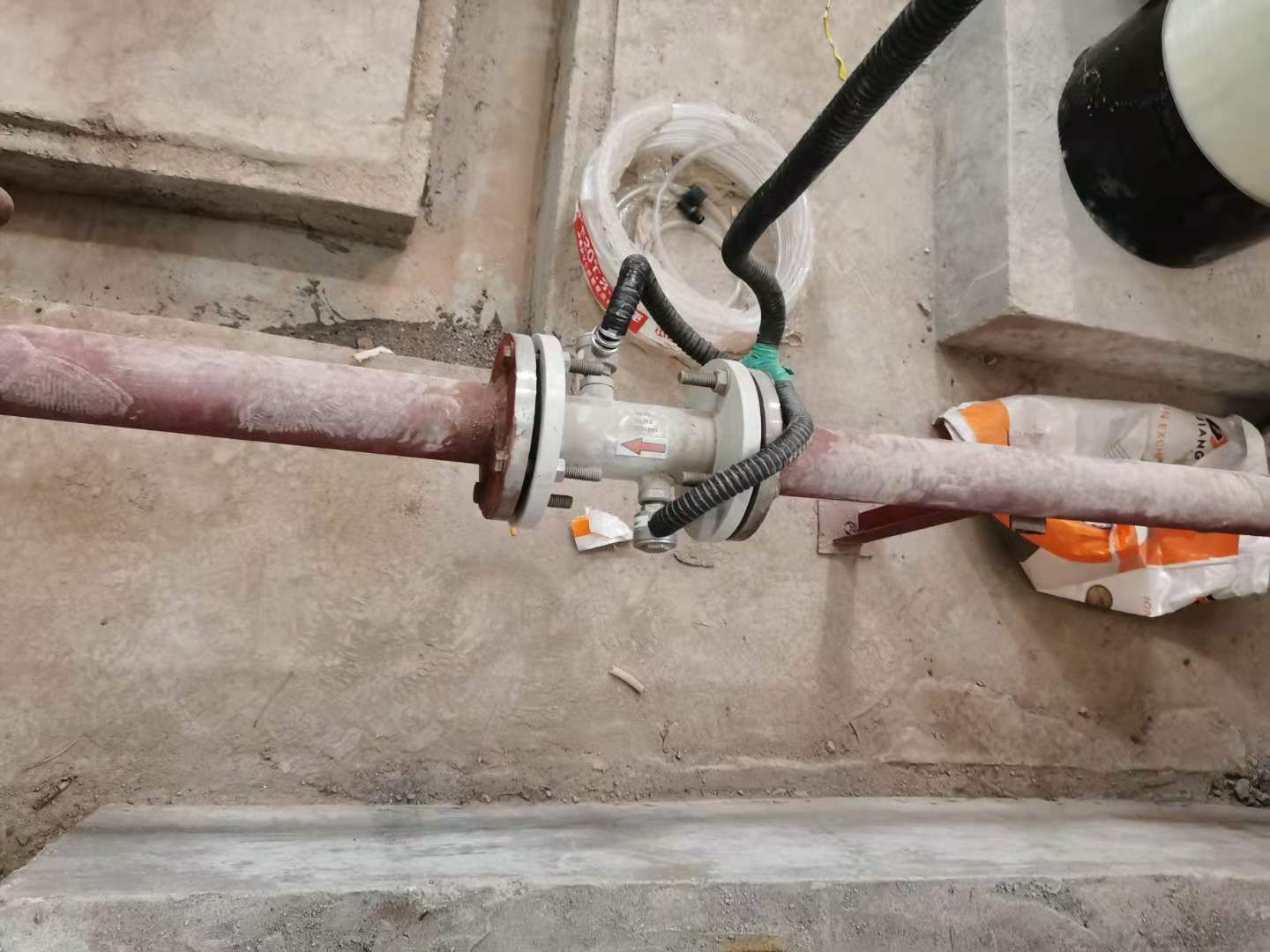

超声波流量计

2.超声波计量的工作原理

超声波流量计是根据流体流动过程中内声信号的影响，通过检测声信号的变化来获得流动信息的，当被测介质处于不同的速度状态时，超声脉冲传播速度相对固定的坐标系(如仪器壳体)是不同的，传播速度的变化与介质的速度有关，现有的超声测量方法可分为传播速度差法、多普勒法、波束偏移法、相关法和噪声法。

其中，传播速度差法采用超声波脉冲下游与逆流传播之间的速度差来反映流体的流速，实现了在应用领域中广泛应用的速度测量的目的，目前常用的现场安装方法有V法、Z法和N、W法。

I.安装V法

一般说来，V法是一种相对标准的外夹紧超声波流量计安装方法，使用方便，测量精度高。安装这两个传感器时，对两个传感器进行水平对准。中心线和管道轴线水平可以测量。被测管道的直径范围为DN15mm-DN400mm。

II.Z法安装

当管道很厚或由于液体中存在悬浮物，管道内壁太厚或衬里太厚时，造成V法安装信号微弱，机器不能正常工作，有必要选择Z法安装。该方法具有超声波在管道中的直接传输、无反射(称为单声道)和低信号衰减等特点。Z法测管直径范围为100~6000 mm。在现场实际安装中，建议采用Z法安装200 mm以上的管道。

III.n法安装

N法安装的特点是通过延长超声波传输距离来提高测量精度。当采用N法安装时，超声波光束在管道中反射两次、三次(称为三声道)，适合测量小管径管。

IV.W.装置

与N法装置一样，W法装置也通过延长超声波传输距离来提高小管径的测量精度。W法适用于50 mm以下管径的测量。W法安装时，超声波束在管腔内反射三次，流过流体四次(称为四声程)。
