插入式超声波流量计传感器伸入管内壁尺寸计算（如图10）
我公司插入式传感器为不锈钢模具精铸，传感器的长度A（出厂时A值已固定）和管壁厚度B已知，传感器留在管道外侧长度L也可测量，只需L= A-B ，并使 C=0 即可。
各型号的长度A值为： 标准插入B型：A=170mm 标准插入C型：A=220mm
   水泥插入B型：A=310mm
 插入式超声波流量计 接线
接线完毕后，锁紧进线孔螺母（注意密封垫不要丢失），最后拧紧密封盖，防止漏水。

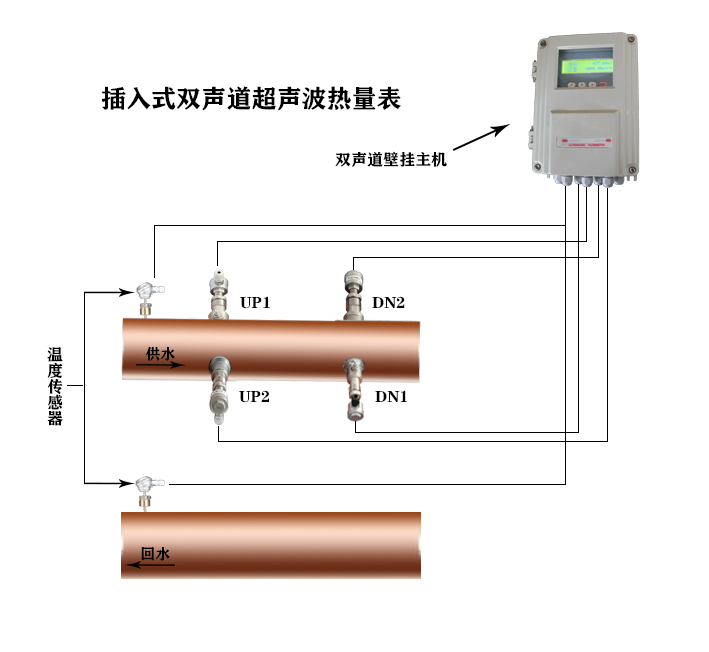

插入式超声波流量计传感器接线图

插入式超声波流量计维修
插入式传感器的维修非常简单，只需按安装的相反过程，将旧的传感器卸下，换上新传感器即可。

注意事项：
1、球阀底座的焊接过程中一定避免夹渣、砂眼、渗水等现象；
2、两个球阀底座的焊接必须保证在同一轴面上，以防超声波信号接收不理想；
3、开好孔后必须将球阀内铁屑等杂质清理干净，以防传感器探杆旋入时出现螺纹粘连、犟死等现象；
4、必须保证两个传感器前端的超声波信号发射面对上(即两个传感器的进线孔一致，同时向上或向下)；
5、传感器安装完后一定将锁紧螺母拧紧，以防传感器松动；
6、接好线后一定将密封盖拧紧，以防进水。
