通过消除以下不利因素,可以提高超声波流量计的测量精度。
发表日期:2020-07-09 09:42

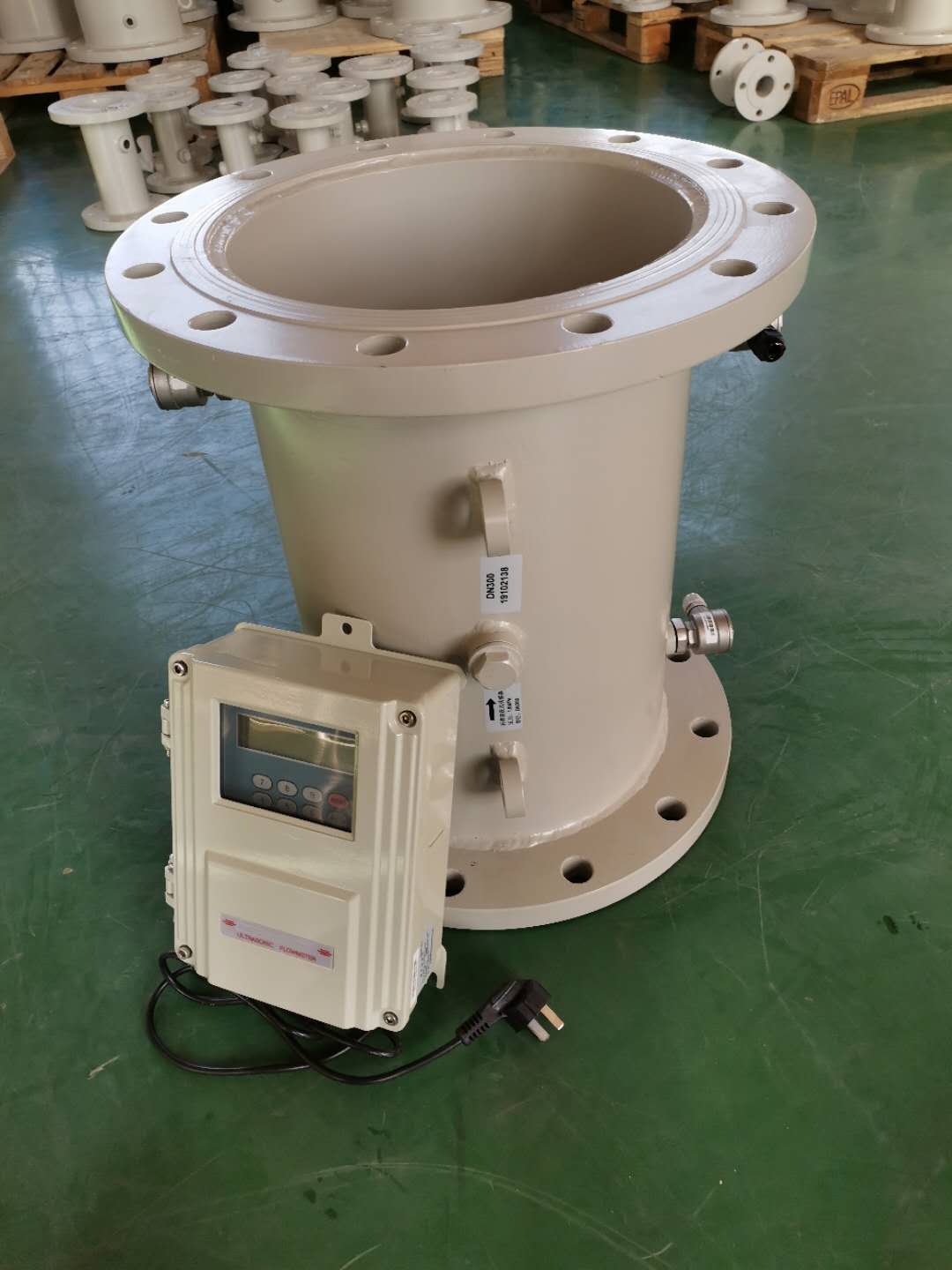

管段式超声波流量计是一种通过检测流体流动对超声脉冲的影响来测量流量的仪器。它采用时差测量原理。其中一个探头发射信号并通过所述介质、管壁和管道壁的另一侧,然后由另一个探头接收它。同时,由于其介电速度的影响,前一探头也接收到了第二探头的发射信号。因此,由于它是一种非接触式仪器,它不仅可以测量不容易观察和接触的介质,而且还可以测量大直径的介质,如化学液体、酒精、水、工业污水、酸碱液等。

由于现场安装环境、管道材料和参数、传感器安装等因素的影响,测量精度往往低于标称值。只有消除各种不利因素,才能提高测量精度。


在安装分段超声波流量计时,通常要求流量计的上下游有一个直径分别为10倍和5倍以上的直管段,以确保被测介质的流型符合仪器的精度要求。在现场安装和使用时,无法找到符合要求的安装位置。直管断面的不足导致了不同的测量误差,下游直管的希望对精度的影响很小。当上游的直管直径超过三倍时,基本上可以满足。当上游直管段不够时,如在弯头、阀门和泵阀后加载工作台时,一般会出现正误差。

分段式超声波流量计的测量精度还受测量管材质的影响,当衬里输入误差时,还会引起探头安装距离的计算误差,使超声波入射角产生误差,降低测量精度,严重影响信号和设定,使测量无法测量。管道衬里对测量的影响主要是由于实际管径的变化,衬里减小了水的截面积,用速度换算换算出的流动理论比较小,测量误差与管道截面积的变化成正比如果衬里过厚而被忽略或与管壁有间隙,通常会出现检测或信号误差,因此应如实准确输入衬里材料和厚度。 管道和衬村质量对测量的影响体现在声波在各种介质中传播速度的差异上。

根据测量环境和测量探头的不同,将段式超声波流量计分为Z法、V法、X法等。测量传感器安装方法的选择原则是:当水沿管道轴平行流动时,安装Z法。当流量方向与管道轴不平行或换能器安装间隔有限时,采用V法和X法,V法测量精度高于Z法,但不影响信号接收。两个传感器之间的距离有严格的要求,必须按照规定的尺寸安装,不同的安装间距对测量精度有不同的影响,有的甚至有较大的误差。

以上是管段式超声波流量计测量的相关介绍,供大家参考!
