大连海峰模块式超声波流量计设置管段参数

发表日期：2020-07-13 09:53

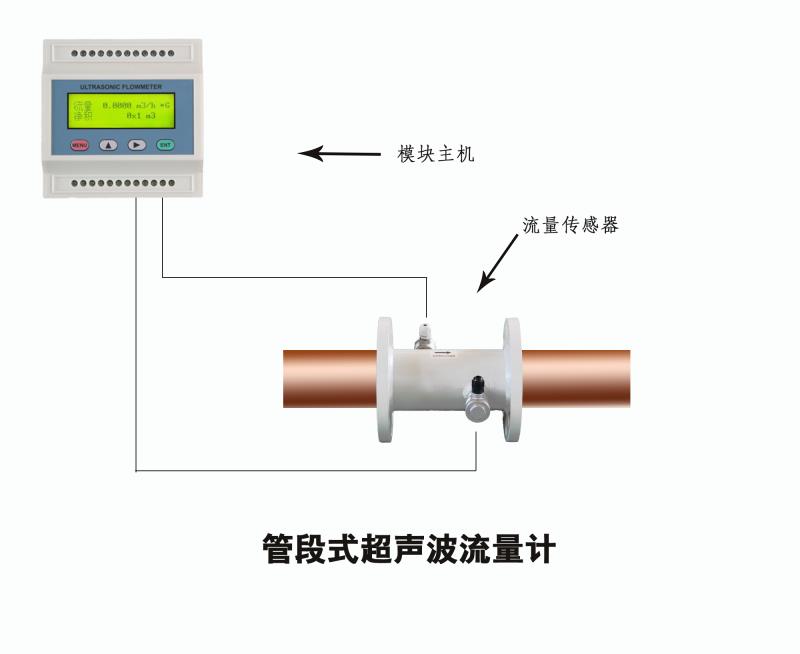

大连海峰模块式超声波流量计菜单一览表

流量\累积显示	00	显示瞬时流量/净累积量，显示单位在M30~M32窗口中调节
	01	显示瞬时流量/瞬时流速，显示单位在M30~M32窗口中调节
	02	显示瞬时流量/正累积量，显示单位在M30~M32窗口中调节
	03	显示瞬时流量/负累积量，显示单位在M30~M32窗口中调节
	04	显示日期时间/瞬时流量
	05	显示热流量/总热量，显示单位在M84、M88窗口中调节
	06	显示温度输入T1，T2
	07	显示模拟输入AI3,AI4
	08	显示系统错误代码
	09	显示今日净累积流量
初始设置	10	输入管道外周长
	11	输入管道外径，可输入数值范围0~18000
	12	输入管壁厚度
	13	输入管内径
	14	选择管道材质类型
	15	输入管材声速
	16	选择衬材类型
	17	输入衬材声速
	18	输入衬里厚度
	19	输入内壁绝对粗糙度
	20	选择流体种类
	21	输入流体声速
	22	输入流体粘度
	23	选择传感器类型，具有20多种不同的类型供选择
	24	选择传感器安装方式
	25	显示传感器安装间距
	26	参数固化及设置
	27	安装点安装参数存取
	28	设置信号变差时保持上次数据。选择“是”表示当超声波信号变差时，流量计就显示上次所测量的正确数据。
	29	输入设置空管时的信号强度。例如输入65表示当信号强度降低到65时，流量计就认为管道中没有流体了，显示流量值将强置为0。
流量单位设置	30	选择公英单位制
	31	选择瞬时流量单位
	32	选择累积流量单位
	33	选择累积器倍乘因子。倍乘因子起放大累积数值范围的作用，一般设置为x1。
	34	净累积器开关
	35	正累积器开关
	36	负累积器开关
	37	恢复出厂参数设置及累积器清零
	38	手动(按键控制启停的)累积器
	39	选择操作界面语言，将有8种不同语言供国际用户选用
	3·	设置本地LCD显示方式 (详见§3.1 本地段式LCD显示及操作) 。
选择设置	40	阻尼系数。
	41	输入低流速切除值。
	42	设置静态零点。
	43	清除零点设置及手工设置的零点，恢复原值
	44	手工设置零点偏移值
	45	仪表系数，修正系数
	46	输入网络标识地址码（仪表通讯地址）
	47	密码保护操作，当仪表设置密码之后，菜单只能浏览，而不能更改
	48	线性度折线修正数据输入。至多有12段折线，用于用户修正仪表非线性。
	49	网络联机通信测试器，在此窗口可以查看上位机送过来的数据，借此判断通讯出现的问题。
定时输出	50	数据定时输出选项设置，选择定时打印时的输出内容，共有20多项供选择。
	51	定时输出时间设置。
	52	打印数据流向控制。默认时打印数据将流向到挂在内部总线的热敏打印机。打印数据可以设置为输出到外部串行口（RS485口）。
AI5设置	53	显示模拟输入AI5
输入输出设置	54	OCT累计脉冲输出脉冲宽度设置，范围为6毫秒至1000毫秒。
	55	电流环输出模式选择
	56	电流环4 mA或０mA 输出时对应值
	57	电流环20mA 输出时对应值
	58	电流环输出校验。用于检查验证电流环是否正常。
	59	电流环当前输出值。
	60	日期时间及设置。新一代超声波流量计的日期时间是由CPU实现的，当进行软件升级时会造成时间跑慢。建议软件升级后及时调整日期时间至正确显示。
	61	软件版本号及电子序列号。
	62	设置串行口参数
	63	通信协议选择（包括兼容协议选择），共有两种选项，选择MODBUS-RTU表示使用二进制的MODUS-RTU协议，选择MODBUS-ASCII+原协议。表示使用ASCII码的协议。这时能够同时支持多种协议，包括MOSBUS-ASCII、原7版协议、Meter-BUSx协议、汇中仪表的多种通讯协议。
	64	模拟输入AI3	通过输入量值范围，流量计会把电流信号转换为适合用户需要的数值范围。从而显示出相应的模拟输入所对应的物理参数数值。
	65	模拟输入AI4
	66	模拟输入AI5
	67	设置频率输出信号频率范围。频率信号输出通过信号频率的大小表示的是瞬时流量的大小。默认设置0~1000Hz，最大范围为0~999Hz。频率信号是通过专门的频率输出单元输出的。
	68	设置频率信号输出下限流量
	69	设置频率信号输出上限流量
	70	显示器背光控制
	71	显示器对比度控制
	72	工作计时器，以秒为单位记录仪表的工作时间。可以清零。
	73	设置频率信号输出下限流量	通过设置报警器的上下限置，可以确定一个范围，当实测流量超出这个窗口时，就会产生一个报警信号输出。报警信号可以通过设置OCT或者继电器输出至外部
	74	设置频率信号输出上限流量
	75	显示器背光控制
	76	显示器对比度控制
	77	蜂鸣器设置选项
	78	设置集电级开路(OCT)输出选项
	79	设置继电器（或者OCT2）输出选项
	80	选择定量(批量)控制器控制信号
	81	流量定量(批量)控制器
热量测量	82	日月年累积器，查看每天每月每年的累积流量及热量
	83	自动补加断电流量开关。默认状态关闭。请注意此功能在特定的条件下不能使用。
	84	选择热量单位，可选择千卡及吉焦耳。
	85	选择温度信号来源，如果选择通过AI3，AI4输入温度信号则需要能够输出
	86	4-20毫安电流信号的温度变送器。热容量，默认使用GB-CJ128焓差法。也可使用温差法。
	87	热量累积器开关
	88	热量累积乘积因子
	89	显示当前温差及设置温差灵敏度
诊断	90	显示信号强度和信号质量
	91	显示信号传输时间比
	92	显示计算的流体声速
	93	显示总传输时间/时差
	94	显示雷诺数及其管道系数
	95	显示正负热量累积并启动循环显示功能
附加窗口	+0	显示上电断电时刻及流量
	+1	显示流量计总工作时间
	+2	显示上次断电时刻
	+3	显示上次断电时流量
	+4	显示总上电次数
