大连海峰TDS-100F1超声波流量计超声波热量表为几位数字显示
发表日期:2020-07-13 09:59
超声波流量计为8位数字显示
热量测量
§6.1 概述
新一代TDS-100具有两路三线制PT100标准温度测量接口,可测量温度范围为-40~160℃。标定后,在0~150℃范围内误差小于0.1℃。
另外温度信号还可以从TDS-100的模拟输入AI3,AI4接入。
新一代TDS-100软件上设置了两种热量计算方法。一种是符合国家标准CJ128的焓差法,一种是使用比热的温差法。焓差法只能用于水介质的热量测量中,且温度范围限定于0~150℃。如果超出了此温度范围或者使用非水介质,那么就必须使用温差法。
由于水的比热在不同温度下是不同的,所以使用焓差法和温差法测得热量是不一样的。一般的供热管线中,焓差法测量的热量小于温差法得到的值。
焓差法按公式 Q热=V×ρ进×(H进-H回)计算
其中            V=体积瞬时流量
                      ρ进=进水温度下水的密度
                       H进=进水温度下水的热焓值
                       H回=回水温度下水的热焓值
而温差法则按照公式
                      Q热=V×C×(T进-T回)计算
其中                   V=体积瞬时流量
        C=水的比热。比热值可以从窗口M86窗口中输入。
                  T进=进水温度
                       T回=回水温度

§6.2 PT100电阻的接线

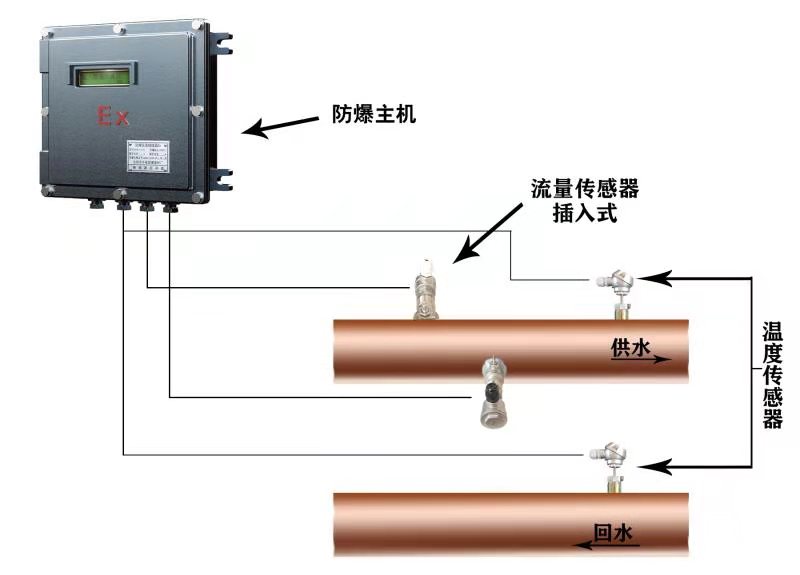

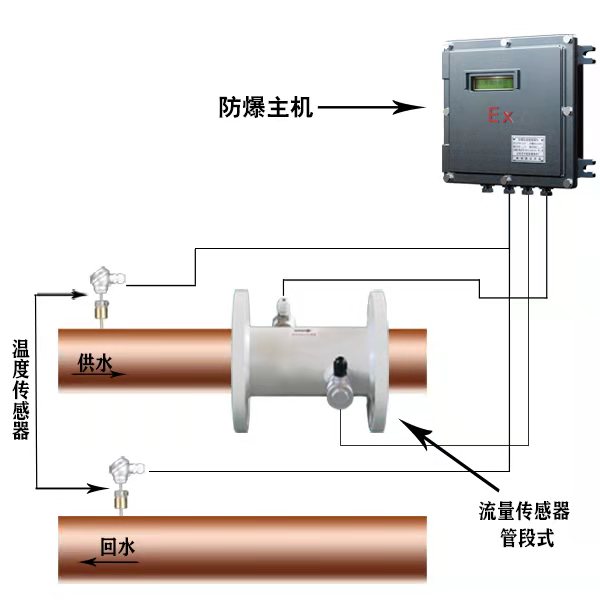

对于TDS12,供水回路温度传感器的供电端和信号端分别连接在接线端子J8上的81、82号接线柱上,请注意81、82号接线端子线路板上有标志 EXC1,T1。回水回路温度传感器的供电端和信号端分别连接在接线端子J8上的85、84号接线柱上,请注意85、84号接线端子线路板上有标志 EXC2,T2。两只电阻的地端一起连接到J8的83号接线端子上,线路板上有标志“GND”。
对于TDS13/TDS15,供水回路温度传感器的供电端和信号端分别连接在上面的接线端子TX1、T1上;回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上,两支电阻共地,接到线路板的“GND”端子上。
在延长连接温度传感器时,请注意要尽可能采用线径较粗的导线,并且要保证所有连接温度传感器的三根导线是完全一样的同一种规格的导线。
请注意,测温电路部分和流量测量电路部分是共地的。
§6.3 有关温度测量的一些菜单说明
M84 选择温度测量所使用的单位。
M85 选择温度信号是从T1、T2 还是从AI3、AI4输入(默认T1,T2)。
M86 选择使用焓差法还是使用温差法(默认焓差法)
M87 热量累积器开关
M88 设置热量累积时的累积器倍乘因子,即定义累积器的范围。
M89 显示当前温差,并能设置热量累积时的温差灵敏度。通过设置一个合适的温度灵敏度值,可以使累积器在温差很低的时候不进行累积,从而避免低温差下的错误累积。低温差灵敏度出厂时一般设定为0.1℃。

M06 显示当前T1、T2两路输入的温度值及其等效电阻值。
M95 显示当前正负热量累计器的内容。
M-8,M-9,M-A,M-B四个菜单用于温度测量系统的标定。
§6.4 温度测量子系统的标定
TDS-100的温度测量部分的精度,在没有标定的情况下,一般在0.5℃。也就是说,如果现场更换了PT100电阻,或者是更换了温度测量元器件,会产生0.5℃左右的误差。
为了到达0.1℃的绝对温度测量误差,则必须进行温度测量部分的标定。
一般使用恒温槽来进行标定。
TDS-100使用50℃和84.5℃两个标准温度点进行标定。
设定两个恒温槽,一个恒温槽设定在50±0.05℃上,另一个恒温槽设定在84.5±0.05℃上,进行如下步骤
(1) 把两只PT100电阻浸入50℃槽中
(2) 键入                      ,输入硬件调试密码4213068,展开调试窗口。
(3) 键入                       ,再键入         进入M-A窗口 (即M-·), 显示“标准50度时温度标定”及T1,T2当前原始温度值
(4) 在估计PT100充分稳定后,(大约需要2分钟)键入        键。这时显示“键入       键确认继续”,然后再键入        键,显示进入M06窗口,显示温度值。
(5) 再把两只PT100电阻浸入84.5℃槽中
(6) 键入                      进入窗口,再键入        进入M-A窗口,再键入       进入M-B窗口,
显示“标准84.5度时温度标定”及T1,T2当前原始温度值
(7) 在估计PT100充分稳定后,(大约需要2分钟)键入       键。这时显示“键入       键确认继续”,然后再键入        键,显示进入M06窗口,显示温度值。
(8) 标定完成,然后进行标定结果检验。
如果在上面的第四,第七步时,在显示器的第一行出现“标准温度有误?请确认”字样,则说明标准温度有错误,或者温度测量电路有错误。
