探头安装位置要求及注意事项
选择合适的安装位置，对于顺利通过安装程序，获得较高的Zui测量精度非常重要。一般来说，在选择安装位置时需要考虑以下因素
1）嘴小直管段要求。如果上游直管段大于10d，下游直管段大于5D（其中D为管径），在现场条件允许的情况下应尽量多。这一条件是在探头安装位置获得稳定的流型分布，有利于提高测量精度和稳定性
2）必须确保管道始终充满。如果流体没有充满管道，测量误差会过大或超声波信号会受阻，因此无法进行正常测量
3）不要直接安装在可能产生压降的设备的下游，如膨胀、阀门、插入装置等，因为当压力降低时，管道中的液体会不同程度地释放气体，产生气泡。液体中气体含量的增加会降低信号强度并增加噪声
4）所选位置的管道直径与仪器编程一致。必须准确测量管道的外径
5）当探头安装在垂直管道中时，首选的流体方向是从底部到顶部。只有在现场条件不具备时，才可以考虑自上而下的方向，但此时必须保证管道内的背压，以保证管道内的液体充满
6）远离管道焊缝，不要将探头安装在焊缝上
7）避免将探头安装在水平管道的底部或顶部，因为管道底部会有沉积物，一些气体会聚集在顶部，影响超声波信号传输
8）管道表面应按流量计主机安装菜单中显示的探头间距进行处理，清除表面的油脂、砂砾、腐蚀、铁锈、疏松油漆等。研磨块用于处理管道，使与探头接触的管道表面清洁光滑。研磨面积略大于探头的发射/接收面，约为探头两侧面积的一半。

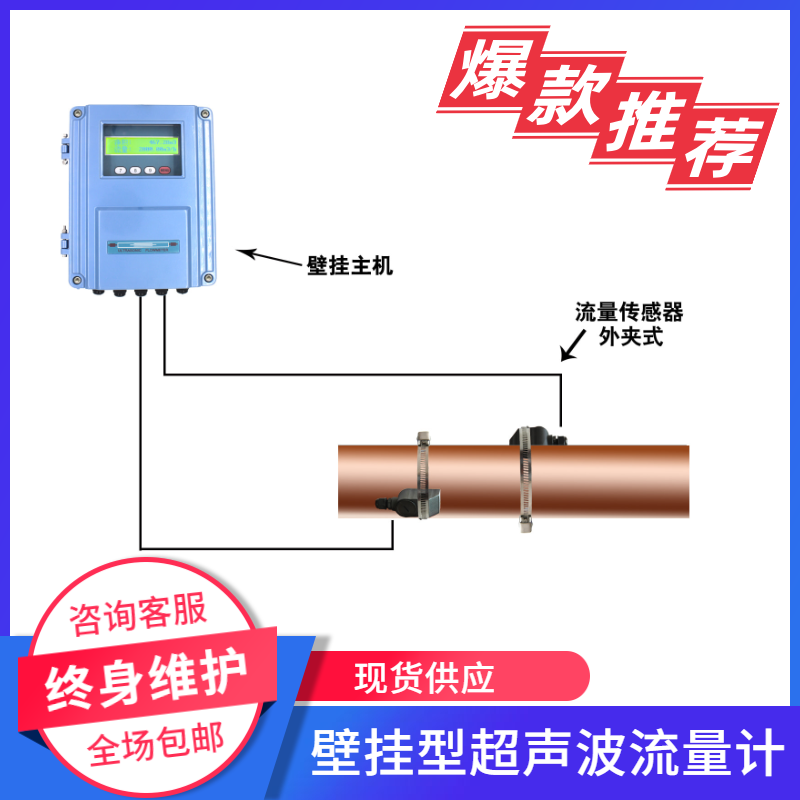

2。外夹式超声波流量计
1的基本安装步骤。收集现场数据；② 选择合适的探头安装位置；③ 探头安装位置的管道表面处理；④ 进入主机安装菜单，输入并保存以下数据：探头安装位置管线数据；处理媒体数据；流量范围和单位；体积流量或质量流量；⑤ 探头安装在管道上，与主机连接；⑥ 设置相关参数以结束安装。
