依据超声波流量计运用场合不同,能够分为固定式超声波流量计和便携式超声波流量计
(1)适用的场合不同
固定式超声波流量计用于装置在某一固定位置,对某一特定管道內流体的流量进行长时间不间断的计量;使携式超声波流量计具有很大的机动性,主要用于对不同管道的流体流量作临时性丈量
(2)供电方法不同
固定式超声波流量计要求长时间接连运转,所以要运用220V交流电源,便携式超声波流量计既能够运用现场的交流电源,也备有内置充电电池,能够接连作业5~10h[小时],大大方便了不同场合临时性流量丈量的需求
(3)部分功用不同
固定式超声波流量计,通常都有4-20mA信号输出等功用,供远传显示运用,但其内部只能存贮一条管道的参数:便携式超声波流量计只是为了现场査看其时流量和短时间内的累计流量,故一般无输岀信号功用,但为了方使丈量不同管道流量,它具有丰厚的储存功用,能够一起存贮数十条不同管道的参数,供随时调出运用.
换能器供电方法不同，能够分为外贴式、刺进式、管段式三种超声波流量计。
(1)外贴式
外贴式超声波流量计是生产最早,用户最了解且使用最广泛的超声波流量计,装置换能器无需管道断流,即贴即用,它充分体现了超声波流量计装置简单、运用方便的特点

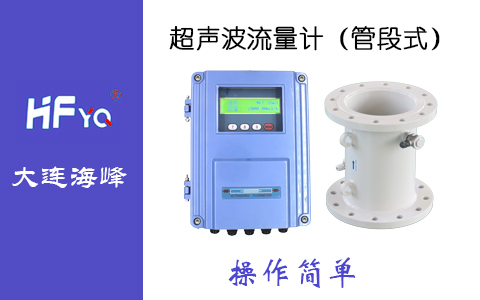

(2)管段式
某些管道因原料疏、导声不良,或许锈蚀严重,面料和管道内空间有间隙等原因,导致超声波信号衰减严重,用外贴式超声波流量计无法正常丈量,所以产生了管段式超声波流量计。管段式超声波流量计把换能器和丈量管组成一体,解决了外贴式流量计在丈量中的一个难题。并且丈量精度也比其它超声波流量计要高,但一起也献身了外贴式超声波流量计不断流装置这一长处,要求切开管道装置换能器 (3)刺进式
刺进式超声波流量计介于上述二者中间。在装置上能够不断流,使用专门东西在有水的管道上打孔,把换能器刺进管道内,完成装置。由于换能器在管道内,其信号的发射、承受只通过被测介质,而不通过管壁和面料所以其丈量不受管质和管衬材料约束
超声波流量计的选型
超声波流量计除上述各种类型外,近年来又呈现了采用数字化电路的数字式超声波流量计,把换能器和转换器做在一起的一体式超声波流量计,等等。面临众多类型的超声波流量计,用户要依据实践情况和丈量需求合理选型。
1.多谱勒式超声波流量计
只能用于丈量含有适量能反射超声波信号的颗粒或气泡的流体,如工厂排放液、未处理的污水、杂志含量安稳的工厂进程液等。要注意它对被测介质要求比较严苛,即不能是洁净水,一起杂技含量要相对安稳,才能够正常丈量,并且不同厂家的外表性能及对被测厂家的要求也不一样。选择此类超声波流量计即要对被测介质心中有数也要对所选用的超声波流量计的性能、精度和对被测介质的要求有深化的了解如污水等介质的流量,并且精度可达士1.5%。实践使用表明,选用时差式超声波流量计,对相应流体的丈量都能够到达满足的作用。
2.管道式超声波流量计
精度较高,可到达±0.5%,并且不受管道原料、面料的约束,适用于流量丈量精度要求高的场合。但随着管径的增大,成本也会随増加,通常情况下,选用中小口径的管段式超声波流量计,较为经济。
3.固定式超声波流量计
如果有足够的安裝空间,运用刺进式换能器代替外贴式换能器,全部消除了管衬、结垢及管壁对超声波信号衰减的影响,丈量安稳性更高,也大大减小了维护作业量。并且,由于刺进式换能器也能够不断流安裝,所以其使用正在不断推广
