整机技术特点
TDS-100F1型系列超声波流量计采用微处理技术，超大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点外，还具有下列更多优势：
 1、0.2ns直接时差测量电路，40ps时差测量分辨率，测量周期500ms，保证仪表可达到1%的线性度和0.5%的重复性，测量精度达1%。
 2、低电压、多脉冲信号双平衡发射接收海峰专利技术，抗干扰电路设计，可用于几乎全部工业环境（特别是变频器环境中）。
 3、全窗口化中文显示，2×10字符背光型汉字液晶显示器；4×4轻触键盘。
 4、压铸铝外壳模具制造，防护等级：IP65（固定标准型）。
 5、正、反双向计量，可计量正、负、净累积流量，流速等。
 6、可选择中外常用通用的流量单位，流量单位有：立方米（m³）、公升（L）、美制加仑（gal）、立方英尺(cf)、油桶(ob)等；时间单位有：/每天（d），/每小时(h)，/每分(m)，/每秒(s)。
 7、配温度变送器可实现热量计量，可显示瞬时流量（m³/h）、流速（m/s）、累积流量（m³）、累积热量（GJ）、峰值流量及时间等。
 8、完备的信号输出和灵活的联网功能，可满足不同用户的各种要求。
①输入信号：3路4-20mA模拟输入，精度0.1%，可输入温度、压力、液位等信号。
②输出信号：1路4-20mA或0-20mA模拟电流输出；继电器及OCT输出；RS-232/485标准串行接口输出；可利用GPRS、GSM短消息、PSTN、以太网、CAN总线等联网。
 9、完备的软件设计：具有日、月、年累计功能：可记忆前64个运行日、前64个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量，便于查询和管理。
 10、上、断电管理功能：可记录前64次上电、断电时间及上、断电时刻的瞬时流量，保护所有数据，用户可以选择自动或手动补量，减少用户流量损失。
 11、具有故障自诊断功能，并可自动记忆前64个运行日的工作状态是否正常。密码锁定参数，防止随意改动参数，影响测量。
 12、低功耗、高可靠性；TDS-100F1型系列在设计中选用了世界著名的IC生产厂家的产品，品质超群，整机功耗仅2W。
13、防止客户偷盗用水，在初次安装调试后仪表内部有专用双重密码锁功能。
TDS-100F1型超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收海峰技术和硬件参数无关化设计方法；通过选用国际上先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成,确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机（壁挂F1标准型、壁挂F2防爆型、盘装F3型）满足各种不同的工业现场。传感器分为方便的外缚式、免维护的插入式和高精度的标准管段式。

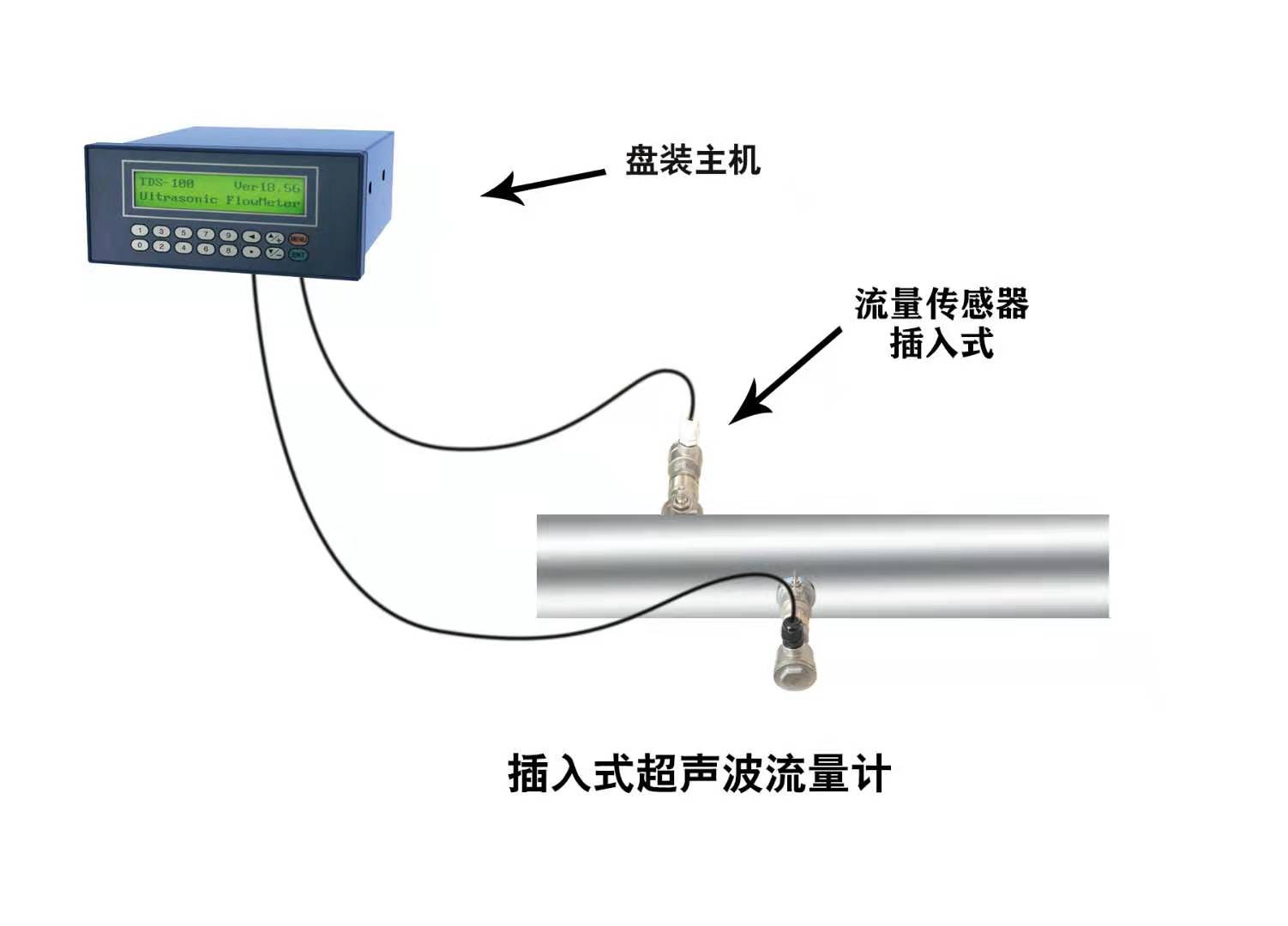

    插入式超声波流量计
插入式超声波流量计是由固定式主机和插
入式传感器组成，插入式传感器解决了外缚式
传感器长时间工作信号衰减和管道内表面结垢
而接收不到信号的问题，不停产安装，可适用
于钢管、铸铁、玻璃钢、PVC和水泥管等各种
管道。
插入式传感器是集外缚式传感器与标准管
段式传感器二者优点于一身的产品，其特点为：
 1、解决了由于管道内壁结垢或腐蚀严重
时，使用外缚式传感器信号弱、测量不正常的难题，也可以在水泥管路上安装；
 2、使用的专用开孔工具可以使传感器在带压不停产的情况下安装，无压力损失，保证生产正常稳定运行，日后维护也无需停水；
 3、该传感器的超声波发射晶体与被测量液体直接接触，提高了测量精度和机器的运行稳定性；
 4、相对电磁流量计，在大口径上使用既经济又可靠准确。
插入式传感器被成功的应用于现场使用已有8年的时间，相关技术成熟可靠，信号收发稳定可靠，具有耐高温、使用寿命长、体积小、安装便捷、免维护、带压不停产安装等特点，材质上采用国内最先进优良的316L钢材质设计，模具制造，防水防腐，最高温度可达160℃，插入式传感器分为直插式和斜插式。
