超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表，是一种非侵入式设备，它使用声波振动来测量液体的流速。超声波流量计和超声波流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计
在管路一面外侧划一长十字为A点，以十字为中心用盒尺向另一侧量出1/2周长，即100mm，该点为B如安装距离为25mm，从A点向一侧量出25mm为C点和上面一样从B点向另一侧量出管路1/2周长为D点，B、D两点连接，D点划十字，A、D两点即为两个探头安装点，B、C两点也可为两个探头安装点，以现场情况而定。
测量管道的口径范围。便携式超声波流量计的探头是很关键的一部分，一般情况下，它的标配探头适用的管径范围是DN50-DN700，也就是说，如果探头的管径直径是大于DN300的，那么小编建议大家选购大型的探头;如果管道直径小于DN100，那就最好选择小型的探头，只有这样才能够保证流量计的功效更强大。
探头间距以两探头的最内距离边缘为准在输入了所需的参数以后，查看显示窗口25所显示的数字，并使探头的间距符合25号窗口的数据。探头安装方式共有四种。这四种方式分别是v法、z法、n法和w法。下面分别说明。一般地在小管径时(dn15~200mm)可先选用v法;v法测不到信号或信号质量差时则选用z法，管径在dn200mm以上或测量铸铁管时应优先选用z法。

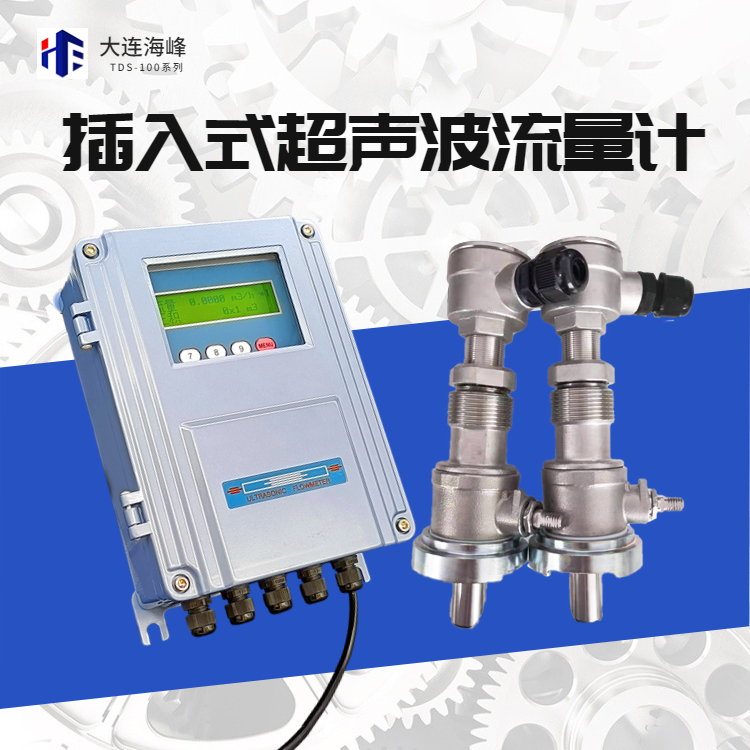

另需注意在供暖管道中选用外夹式超声波流量计并不是一个优化选择，仅适用于临时测量，如果时间长了，耦合剂随着冷热变化会产生变质乃至失效，绑带由于热胀冷缩会变松，探头也会松动，也有可能受冷热影响导致探头内部换能器（晶片）脱胶从而导致信号下降甚至无法测量，因经，如果一定要选超声波流量计那么好较选用插入式或管段式的比较可靠
