测量主机显示及操作说明

 2.1  供电电源

主机可同时支持（18-32）DCV和AC220V，但是其接线对应与不同的接线端子。一体主机只支持（18-32）DCV。

2.2  键盘输入与操作

超声波流量计均可以支持4*4键盘输入(低功耗或者4按键流量计可以使用上位机软件输入)，键盘如下图所示， 0 ~  9 和  .  键用于输入数字或菜单号； ◄  键用于左退格或删除左面字符；▲/+和▼/-用于进入上一菜单或下一菜单，在输入数字时，相当于正负号键；ENT 键（以下简称Ent键），为回车键，也可称为确认键，用于“确认”已输入数字、所选择内容或者菜单窗口；另一个功能是在输入参数前按此键用于进入“修改”状态；MENU 键（以下简称为M键）用于访问菜单，依次键入M键1111进入分组、ENT、▲/+和▼/-、ENT进入到相应分组，MENU窗口地址码、Ent键，即可进入数字对应的菜单窗口。


流量计采用了窗口化软件设计，所有输入参数、仪器设置和显示测量结果统一细分为多个独立的窗口表示，使用者通过“访问”特定的窗口即可达到输入参数、修改设置或显示测量结果的目的，见窗口详解一章说明。
访问窗口的快捷方法是在任何状态下，键入MENU 1111键，ENT，使用按键▲/+和▼/- ，ENT 键，▼/-键，进入对应分组，再键入MENU及对应窗口好即可，详见窗口列表。
窗口显示分为五组：（1）流量热量显示；（2）参数设置与调试；（3）输出输入设置；（4）流量修正设置；（5）热量计量设置
 传感器的选型

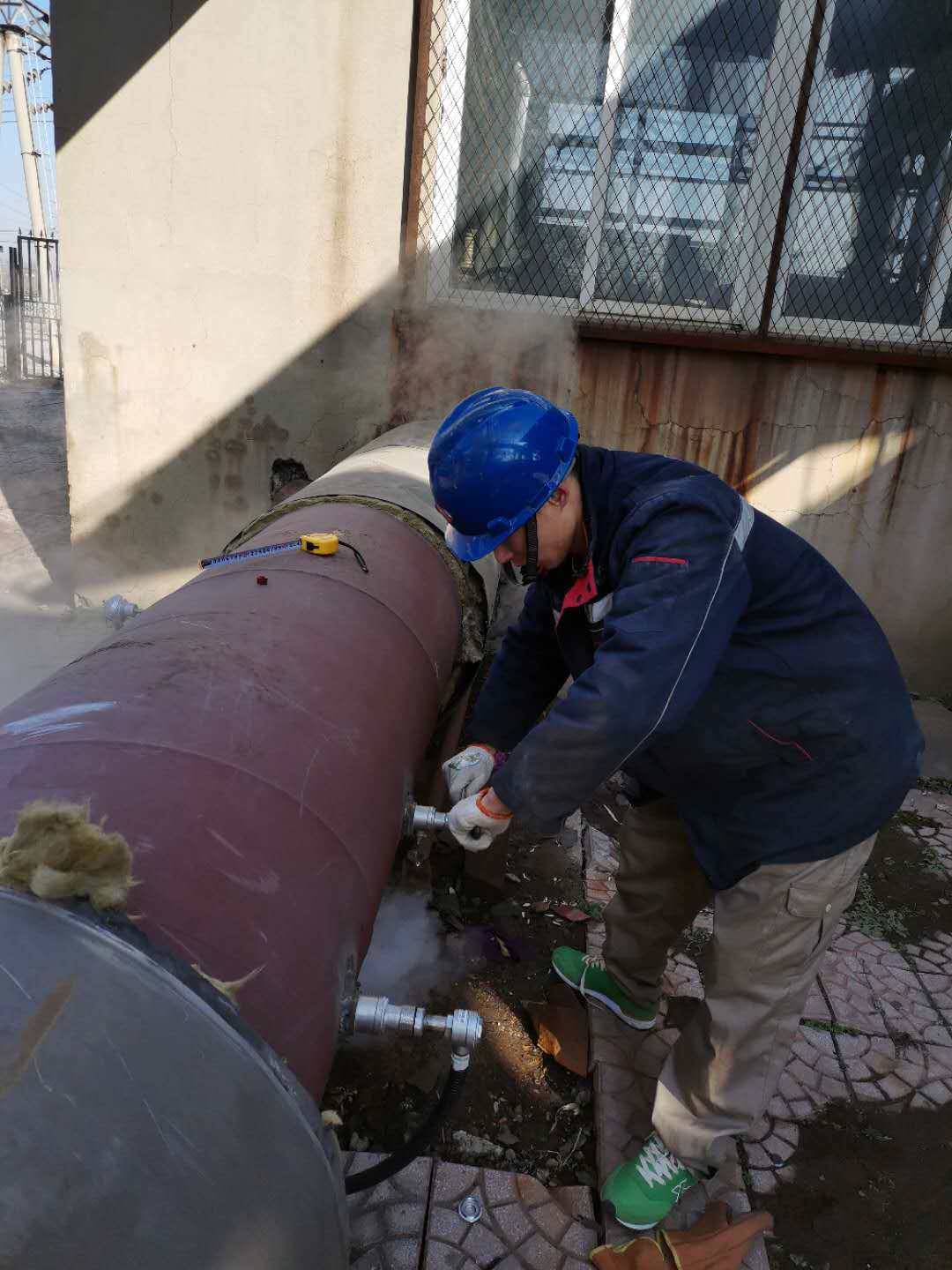

  3.2.1 插入式传感器
 特点：1.插入式传感器与被测液体直接接触，可提高仪表可靠性；
       2.解决外夹式传感器不能长时间稳定运行的问题
       3.解决了结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题
       4.可带压不停水安装。
 适用管道：碳钢、不锈钢、铸铁、水泥、PE、PVC等可承受开孔安装的所有管道。
  3.2.2外夹式传感器
特点：1.外夹式传感器无需破坏管道捆绑到管道外表面即可进行安装测量。
      2.外夹式传感器安装无需挺产、无压损。
适用管材：碳钢、不锈钢、PE、PVC等超声波可穿透的管道。
  3.2.3管段式传感器
特点：1. 无需专业人员安装，解决了外夹式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题。
  2. 具有测量精度高，稳定性好、免维护等特点。
3.3传感器的安装 （以单声到安装为例，另一声道安装方式相同）
