超声波液体流量计换能器的安装

发表日期：2020-08-07 09:53

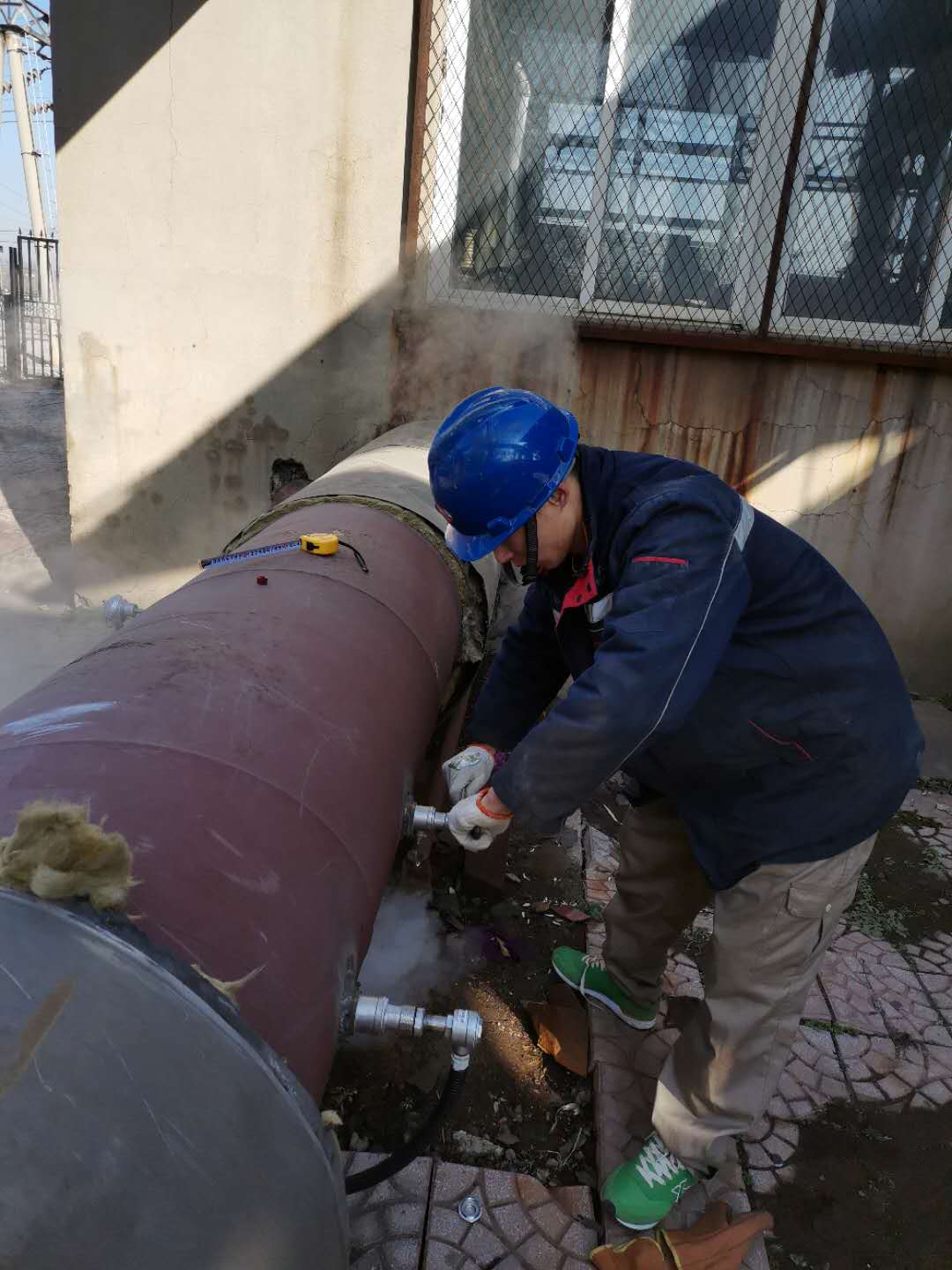

传感器安装：安装前必须了解流量计安装管的外径、材料(包括铸铁、不锈钢、PVC、铝等)、壁厚、衬里和衬里厚度，并根据上位机的指示找出相应的检测点。对于管道磨削(需要提前拆除保温层)，检测点必须进行抛光和平整，一定半径的弧度与传感器一致，并涂敷偶联剂进行啮合。

根据超声波流量计的测量原理，换能器的安装是影响测量精度的关键因素。采用V法时，两个传感器的水平位置易于保证。采用Z法安装时，应用坐标纸包裹管道，沿中线折叠一半，然后在坐标纸的两端安装两个换能器的水平中心，以保证传感器发出的声波信号通过管道轴线，减少对测量精度的影响。

然而，需要注意的是，由于现场工艺条件的巨大变化，在线实际流量检定中的每一个流动点都应在验证流量、压力和温度的微小变化范围内完成。由于现场工艺条件的限制，难以完成全量程流量计的检定。超声波流量计一般按口径范围配备多组探头，不同的探头适用于不同的口径段，探头不能简单互换，验证时应注意口径范围。
