联网使用及通信协议

§6.1 概述

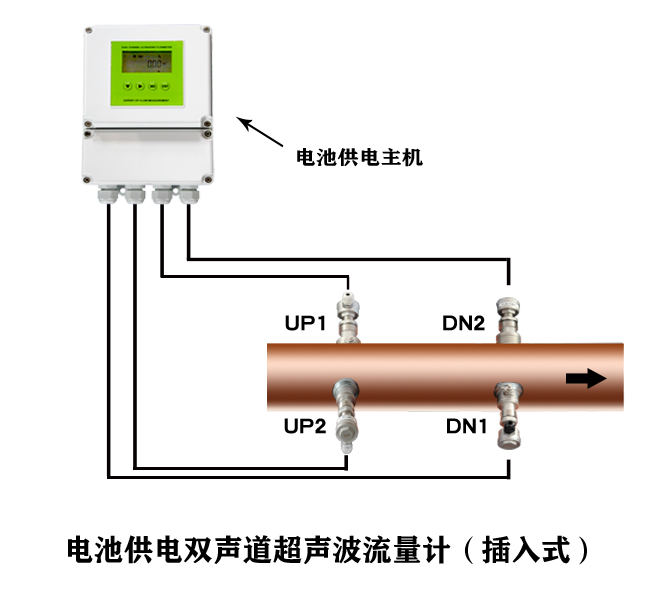

    TDS-100型系列超声波流量计都配备一个标准的RS-232C通讯借口，还有一套完整的通讯协议，而且与日本富士电机超声波流量计的通讯程序想兼容。

§6.2 流量计串行口定义

针    1 电池充电正极
2 收RXD
3 发TXD
4 空
5 地GND
6 OCT输出
7 空
8 电池充电负极
9 连接调制解调器的RING 输入

§6.3 通信协议

    通信协议是一些基本命令采用数据字符串（ASCII），结尾是回车 (CR) 和换行(LF)，常用命令如下表所示：


命  令	命令意义	数据格式
DQD(CR)	返回每天瞬时流量	±d.ddddddE±dd(CR)（LF）*
DQH(CR)	返回每小时瞬时流量	±d.ddddddE±dd(CR)（LF）
DQM(CR)	返回每分瞬时流量	±d.ddddddE±dd(CR)（LF）
DQS(CR)	返回每秒瞬时流量	±d.ddddddE±dd(CR)（LF）
DV(CR)	返回瞬时流速	±d.ddddddE±dd(CR)（LF）
DI+(CR)	返回正累积量	±dddddddE±d(CR)（LF）**
DI-(CR)	返回负累积量	±dddddddE±d(CR)（LF）
DIN(CR)	返回净累积量	±dddddddE±d(CR)（LF）
DID(CR)	返回仪器标识码（地址码）	ddddd(CR)（LF）
DL(CR)	返回信号强度和信号良度	S=ddd,ddd Q=dd (CR)(LF)
DT(CR)	返回当前日期及时间	yy-mm-dd hh:mm:ss(CR)(LF)
M@(CR)***	发往流量计模拟键值@
LCD(CR)	返回当前LCD显示器显示内容
FOdddd(CR)	使频率输出以n值输出
ESN(CR)	返回流量计的电子序列号	Dddddddd(CR)(LF)
RING(CR)	调制解调器请求握手命令
OK(CR)	调制解调器应答信号	无输出
GA	GSM短信息通信专用命令Ａ	详细请与厂商联系
GB	GSM短信息通信专用命令Ｂ
GC	GSM短信息通信专用命令Ｃ
DUMP(CR)	输出机内打印缓冲区内容	ASCII码格式
DUMP0(CR)	清除机内打印缓冲区	ASCII码格式
DUMP1(CR)	输出机内打印缓冲区全部内容	ASCII码格式， 24K字节长
Ｗ	单字节地址组网命令前缀，单字节地址应该在0-65534之间。
N	数字串地址（IDN）组网命令前缀，数字串地址（IDN）可以是一个单字节数值，应该在00-255之间。
P	带校验回传命令前缀
&	命令“加”功能符号，可以将6个基本命令连接起来形成一个长复合命令


注释 * (CR) 表示回车 ，(LF) 表示换行。
** ‘d’ 表示0~9数字。
*** @ 表示键值，例如30H,表示“0”键。

§6.4 功能前缀和功能符号

P前缀
    字符P可以加在每一个基本命令前，表示回传的数据带有CRC校验。校验和的求法是二进制加法得到的。
例如：命令 DI+（CR）（相应二进制数据为  44H,49H,2BH,0DH）回传的数据为 +1234567E+0m3 （CR）（LF）(相应二进制数据为2BH,31H,32H,33H,34H,35H, 36H,37H,45H,2BH,30H,6DH,33H,20H,0DH,0AH)则命令PDI+(CR) 回传的数据为 +1234567E+0m3 !F7(CR)（LF）, “!”表示其前是求和的字符，其后两个字节的校验和：
(2BH+31H+32H+33H+34H+35H+36H+37H+45H+2BH+30H+6DH+33H+20H=(2)F7H)
注意“!”前可以没有数据，也可能存在空格符号(20H)。

W前缀
W前缀的是用与联网的环境中，用法是：W+数字串地址码+基本命令，数字串取值范围0-65534除去 13（0DH回车），10（0AH换行），42（2AH *），38（26H&）。如欲访问第 12345号流量计的瞬时流速，可发命令 W12345DV(CR), 对应二进制码为57H,31H,32H,33H,34H,35H,44H,56H,0DH。
数字串应该在0-65534之间，除了13(0DH), 10 (0AH), 42(2AH,*), 38(26H, &)之外。
例如： 流量计的数字串地址码IDN=12345 ，要求返回瞬时流速的命令是：W12345DV(CR)。

N前缀
    N前缀是用于网络的一个单字节地址码，不推荐使用，保留它只是保持本产品与以前的版本的兼容一致性。

& 功能符号
& 功能符号可以把多至六个的基本命令（可带前缀P）加在一起组成复合长命令，使编程更容易。
例如要求同时第4321号流量计发回 1.瞬时流量 2.瞬时流速 3.正累计量，并且带校验，发送的复合命令如下： W4321DQD&DV&DI+(CR)
回传的数据如下：
+1.234567E+12m3/d(CR)
+3.1235926E+00m/s(CR)
+1234567E+0m3(CR)
