怎样使用零点切除避免无效累积

窗口41中的数据称为低流速切除值。流量计把流速绝对值低于此值的流量视为“0”对待。这样可设置此参数，避免真实流量为“0”时，流量计产生的测量误差进行虚假的累积。一般情况下，设置此参数为0.03m/s。
当管道流体的实际流速大于低流速切除值后，低流速切除值和测量结果无关，绝不影响测量结果。

§3.11 怎样静态校准零点

当管道内的液流完全停止时，流量计不会显示为“0”，而是有一个很小的“零点值”，此时就可以设置零点已达到精确测量的目的。
统过M42号窗口来完成此项功能。
要求却认管道内的液流一定要完全停止流动后，进入M42号窗口，按ENT 即可开始。

§3.12怎样修改仪表系数（标尺因子）标定校准

标尺因子是“真实流量”与流量计测得流量的比值。
标尺因子可以通过标定装置的实流检测能得到。.

§3.13怎样使用密码保护

给流量计加上密码锁保护可以避免无关人员错误修改和对累积器清零。
流量计加上密码锁可查阅数据，但不能进行任何修改操作。
M47窗口中输入的密码可以由1-4位的数字组成；无密码上锁可直接按ENT 键，M47解锁时也直接按ENT 键。
使用者忘记密码，请与生产商联系，并且要出示身份证明。

§3.14 怎样使用内置数据记录器

内置数据记录器由24K字节的空间，可以存储2000行的数据。
使用M50号窗口打开数据记录器同时选择想要记录的项目。
使用M51 号窗口设置记录数据的开始时间、记录的间隔时间和记录的持续时间。
使用M52 号窗口选择数据存储方向，流量计可以将数据存储在缓冲器中。
数据也可以被传送到RS-232C接口处，不用存到缓冲器中。
使用M53 号窗口可以浏览存在缓冲器中的数据。
使用M52号窗口清除RS-232C接口和缓冲器中的数据。

§3.15 怎样使用频率输出功能

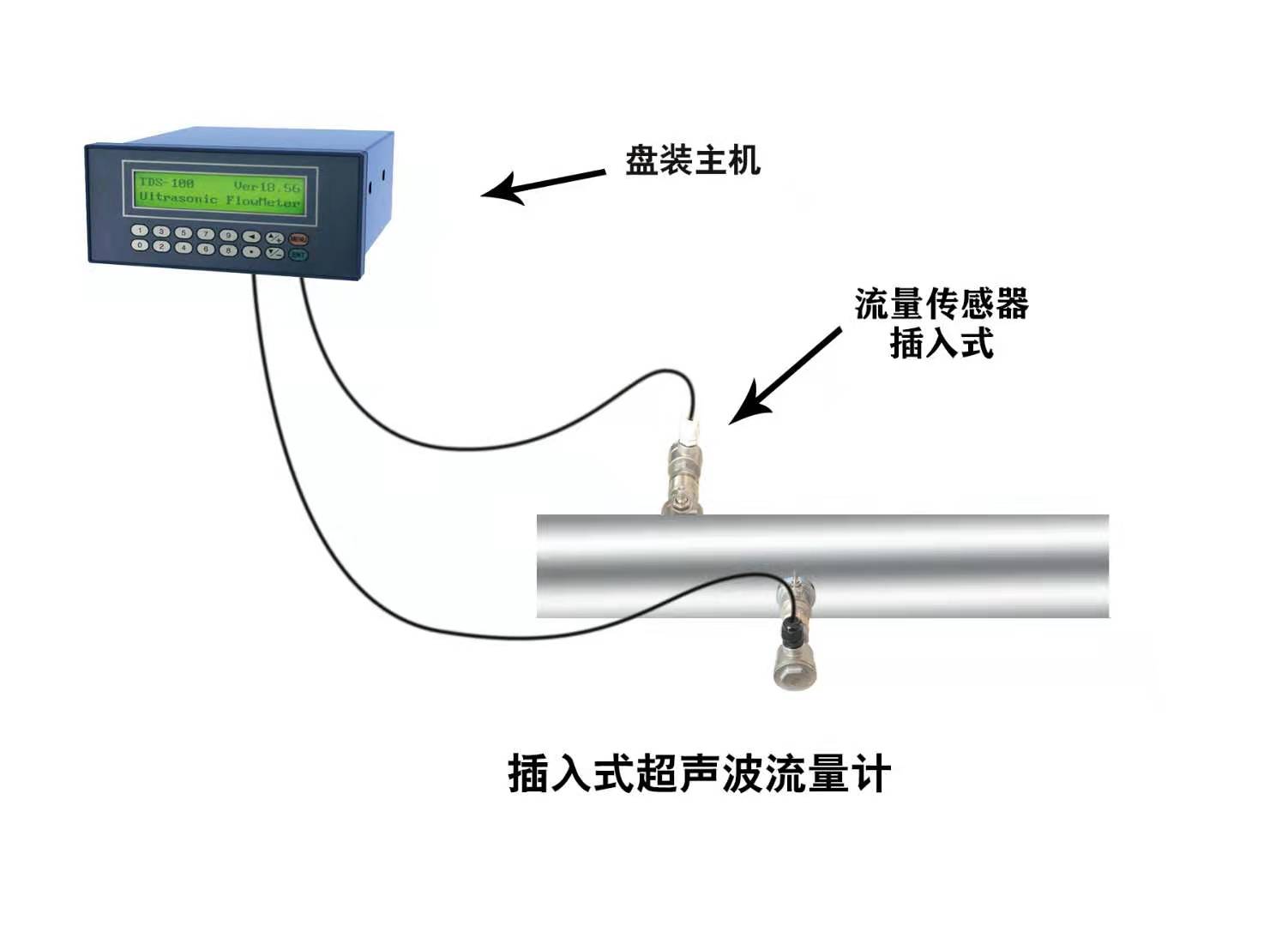

所有的TDS-100型系列超声波流量流量计都具有频率信号输出功能，联网到其它设备上用频率的高低表示瞬时流量的大小，
频率输出任由使用者自行设置，只需设定4个参数。
在M68号窗口中设定瞬时流量的下限值，在M69号窗口中设定瞬时流量的上限值。
在M67出任由使用者自行设置，只需设定4个参数。
在M68号窗口中设定频率范围。
例如：某管道流量范围为0~3000m3/h，要求输出对应频率信号200~1000Hz。 使用者在M68号窗口中输入0，M69号窗口中输入3000，在M67号窗口中输入200和1000。
请注意使用者还要在M78号窗口中选择第13号选项“频率输出”，同时也要做好OCT 输出的硬件连线。

§3.16怎样设置累积脉冲输出

每流过一个单位流量，TDS-100H型超声波流量计可以产生一个累积脉冲输出到外部
计数设备。
流量单位及倍乘因子的设置见§3.4、§3.5。
累积脉冲只能通过硬件OCT 或者蜂鸣器。
例如：想要使用蜂鸣器输出正向累积脉冲，每一个脉冲代表0.1m3的流量，这样管道内每流过0.1m3 的液体蜂鸣器就会响一下。
请按下列步骤操作：
在窗口M32中选择累积流量单位：“立方米（m3）。
在窗口M33中选择倍乘因子：“ x 0.1”
在窗口M77中选择:“正累积脉冲输出”。
