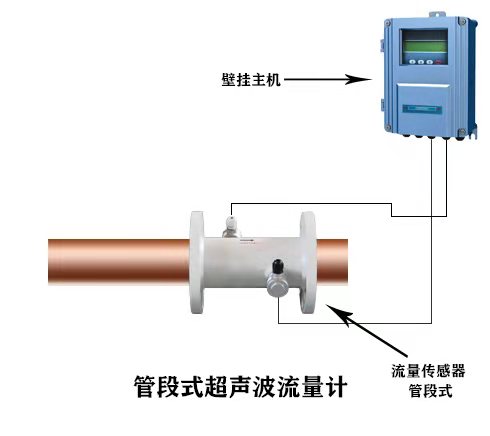

超声波流量计介绍
TDS-100F1型系列超声波流量计是利用“超声波束在流体中顺、逆流方向传播时间不同（时差法）来测量圆管内液体流速，从而计算出管道内流体流量”这一工作原理而研制的。 大连海峰伟业仪器有限公司按《给排水用超声流量计》CJ/T3063-1997标准和大连海峰伟业仪器有限公司企业标准标准执行研发、生产、销售；检定按《超声流量计》JJG0002-94计量检定规程；
（一）工作原理：
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，其关系符合下面表达式：

其中
θ   为声束与液体流动方向的夹角
M   为声束在液体的直线传播次数
D    为管道内径
Tup   为声束在正方向上的传播时间
Tdown为声束在逆方向上的传播时间
ΔT=Tup –Tdown
TDS-100F1S型超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收和硬件参数无关化设计方法；通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成,确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机（壁挂F1标准型、壁挂F2防爆型、盘装FS型、壁挂FN网络型）满足各种不同的工业现场。
TDS-100F1型超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收和硬件参数无关化设计方法；通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成,确保每台出厂的流量计都具有相同的性能。

技 术 参 数

项    目		性    能、参    数
测   量   主   机     测量主机	精 度	1.0 级
	重 复 性	0.2%
	流速范围	±0.3 m/s ~ ±12m/s
	测量原理	超声波传播时差原理，双CPU并行工作，4字节浮点运算
	管径范围	DN25-DN6000
	显    示	2×16背光型汉字液晶显示器。
	键    盘	4×4轻触键盘。
	输    入	5路4mA~20mA输入，准确度0.1% ，可输入压力、液位、温度等信号。
	输    出	电流信号：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，准确度0.1% 。 频率信号：1~9999Hz之间任选（OCT输出）。 脉冲信号：正、负、净流量及热量累计脉冲，继电器及OCT输出。 报警信号：继电器及OCT输出，可选近20种源信号。 数据接口：RS232/RS485或CAN总线方式。
	数据存储	可存储设置参数、累积流量，累计工作时间、上、断电时间、流量和流量管理功能。 掉电数据可保存100年
	其他功能	记忆日、月、年累积流量，上、断电时间、流量和流量管理功能。 可选自动或手动补加累积量功能，记忆每天的工作状态。 可编程定量（批量）控制器。 瞬时流量八位显示-99999999~+99999999m3/h
管段式传感  器		压力等级1.6MPa
		碳钢材质
		防护等级IP68
电缆长度		SEYV75-2屏蔽型，单根可加长至200 米（超过此长度请同厂家联系）。
流   体	种   类	水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
	浊　 度	≤20000 ppm, 且气泡含量小。
	温   度	-40℃～160℃
	流   向	可对正反向流量分别计量，并可计量净流量。
工作环境	温   度	主机：-10℃～70℃ 传感器：-40℃～+160℃
	湿   度	主机：85%RH，传感器：可浸水工作，水深≤3米。
电    源		AC85-264V或DC18～36V供电方式。
功    耗		小于2w
工作时间		连续
体    积		固定式标准型251×192×80mm
防    盗		专用双重防盗系统（两个密码才可进入系统、可以让管理者和使用方同时输入密码才可进行调整、修改参数，防止相互怀疑对方）
重    量		3㎏（固定式标准型主机）
