超声波流量计
1、 产品概述

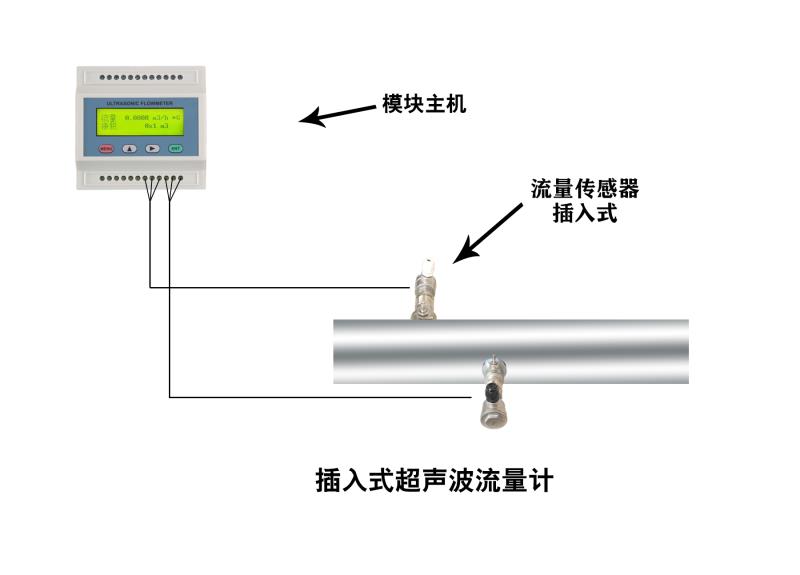

大连海峰伟业模块式超声波流量计适用于系统集成商的配套工程、水利水资源或供热系统等联网监控项目的流量计量，具有体积小、价格低、操作简单、输出接口功能齐全等特点。
2、技术参数
* 测量精度：1.0级，重复性：0.2%
* 工作电源：隔离8~36VDC
* 显    示：2×10背光汉字液晶显示器可显示瞬时流量、流速及正/负/净累积流量等
* 操    作：4键轻触键盘设参
* 信号输入：◇3路4-20mA模拟输入，精度0.1%,可输入压力、液位、温度等信号
            ◇2路三线制PT100铂电阻
* 信号输出：◇1路隔离RS485输出
            ◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
            ◇1路继电器输出 (脉冲宽度200ms )
            ◇1路4-20mA输出 (有源、无源输出可选)
* 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专
            用软件可将数据导入计算机
* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天，前128个月，前10年正/负/净累积流量
            * 防护等级：IP57
* 安装方式：导轨式 (主机)

3、 外敷式传感器
外缚式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点


技术参数	标准S2型	标准M2型	标准L1型
适用管径	DN15～DN100	DN50～DN700	DN300～DN6000
材    质	特殊高温材料
工作频率	1MHz
安装方法	V (N、W）法	V、Z法	Z法
标　　定	整机配对标定
磁　　性	有
适用温度	0℃～160℃
防护等级	IP68（可浸水工作，水深≤3米）
外形尺寸	45×30×30	60×45×45	80×70×55
质量(克/对)	75	250	650
介质种类	水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度	≤20000ppm且气泡含量小
适用管材	碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。
管道衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。
信号电缆	SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗  干扰性，并注意 电缆不要与高压电缆并行，尽量避开变频器等干扰源。
