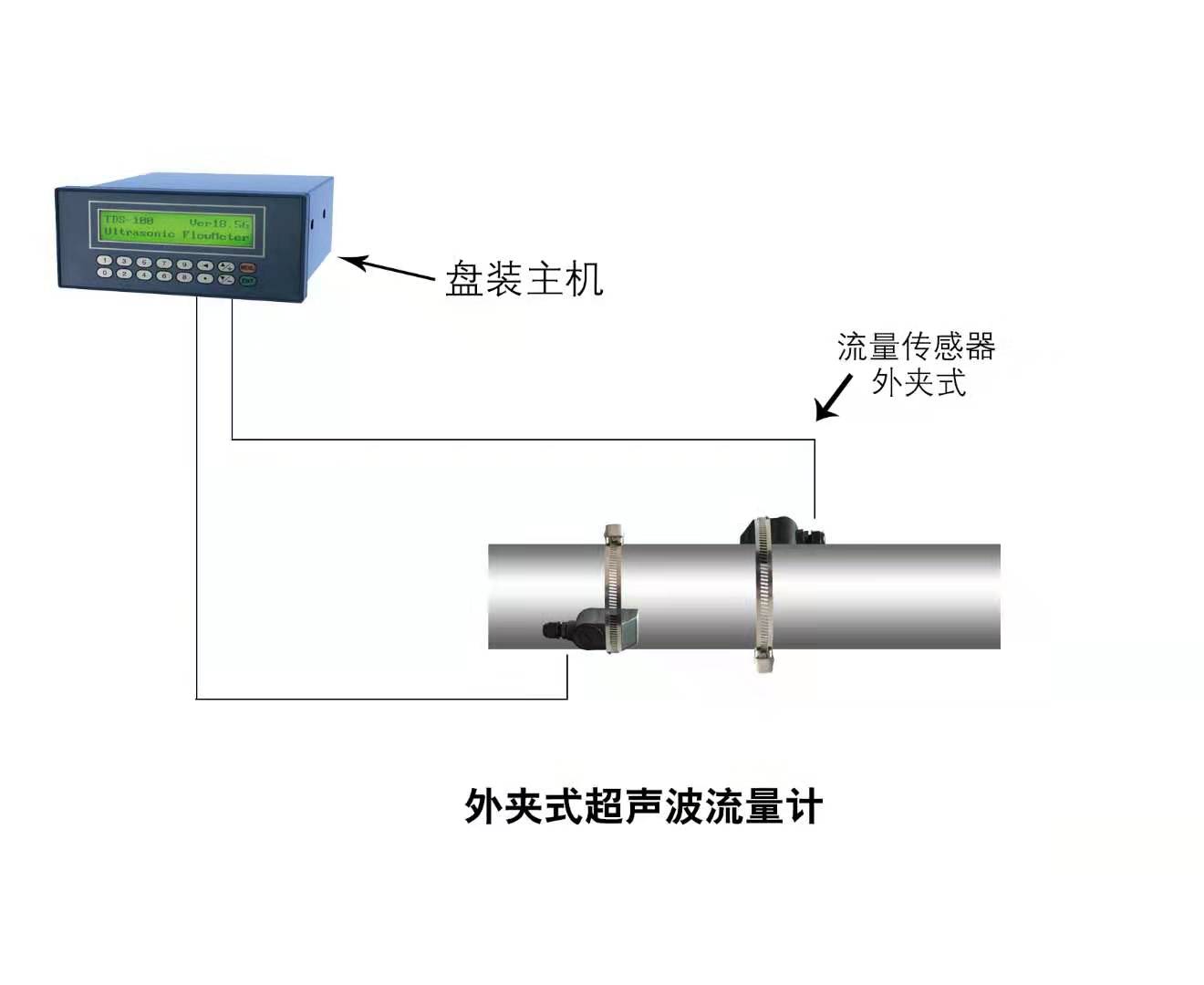

超声波流量计信号线缆需要双芯多股屏蔽线

 键盘

如右图所示，键盘采用了16+2键的方式。
键  0  --  9  和  .  是用于输入数字的。
键 ▲/+ 是上箭头/加，使用者按此键可以进入上一级菜单， 也可以用来加数。
键 ▼/- 是下箭头/减，使用者按此键可以进入下一级菜单， 也可以用来减数。
键 ◄  是退格键，使用者按此键可以用于左退格或删除左面字符 。
键 ENT 是确认键，使用者按此键可以用于对所输入的参数和选择进行确认。
键MENU  用于访问菜单，无论在哪一个菜单窗口进入任何确定的菜单窗口，按此键然后再键入两位数字即可。
当指定菜单窗口时，键 MENU常被缩写为“M”
键  ON  用来打开电源。
键  OFF  用来关闭电源。


§2.4 菜单窗口

用户界面由100个不同的菜单窗口构成： M00, M01, M02 … M99.
有两种方法进入菜单窗口：
(1) 直接进入：使用者可以按 MENU ，再按2个数字键。例如输入M11进入管道外径窗口，MENU  1   1
(2) 通过按 ▲/+ 和 ▼/- 键，每按一次 ▲/+ 键就会进入上一级的菜单窗口。例如，当前的窗口是M12，按▲/+键就会进入M11号窗口。
窗口本身主要分为三种类型：
(1) 数据型：如M11用来输入管道外径的。
(2) 选择型：如M14用来选择管道材质的。
(3) 纯显示窗口：如M00用来显示流速、流量等。
访问数据型窗口，使用者可以直接按数字键输入想要输入的数，例如，当前的窗口是M11，使用者欲输入管道外径参数为219.2345mm，按键顺序如下：
 2   1   9   .   2   3   4   5  ENT。
访问选择型窗口，使用者第一步按 ENT 键进入选择模式，第二步再按▲/+ 或▼/- 或数字键来选择想要输入的选项；最后再按 ENT 键来确认这一选项。例如，M14号 菜单对管道的材质做出选择， (如果是在别的菜单窗口时 ，就必须按 MENU   1   4  进入M14 号窗口)，管道的材质是不锈钢所对应的选项是“1 不锈钢”，使用者第一步按ENT 键进入选择模式，然后通过按 ▲/+ 或 ▼/- 键 将光标移到：“1  不锈钢”，或者直接按  1  键做出选择。
通常，必须按 ENT 键进入选择模式，如果在LCD显示器的最下一行显示为“Locked M47 Open”，意思是修改操作已被上锁，使用者必须进入M47 号菜单后输入密码解锁，然后才能进行修改操作。

§2.5菜单窗口简介

M00-M09号窗口是显示窗口，能显示瞬时流量、正累积流量、负累积流量、净累积流量、瞬时流速、日期时间、电池的剩余电压的粗略工作时间。
M10-M29号窗口是初始参数操作窗口，在这些窗口中输入诸如管道外径、管壁厚度、流体种类、探头类型、探头安装方法等参数，显示安装距离等。
M30-M38号窗口是流量单位选择和累积器选项操作窗口，在这些窗口中，可以选择工作单位系，可选择流量计工作单位诸如立方米、公升等、可以打开或关闭各累积器或是对其进行“清零”操作。
M40-M49 号窗口设置阻尼时间、校零 、修改密码。
M50-M53 号窗口设置测量数据记录操作。
M60-M78 号窗口时钟设置、显示软件版本、电子序列号、警告。
M82     号窗口浏览数据累积器。
M90-M94 号窗口为准确测量而设置的诊断数据。
M97-M99 号不设窗口显示，它们是进行窗口拷贝输出和管道参数输出的命令。
M+0-M+8 号窗口是附加的功能如：计算器、总的工作时间、上、断电的时间、上、断电的时刻的流量。
有一些的菜单窗口没有赋予功能如：M88， 也有一些菜单窗口在本版软件极少用而删除。
之所以这样编排菜单窗口顺序就是想与以前同系列产品的菜单窗口顺序互相一致，极大地方便以前使用过本系列产品的用户。
