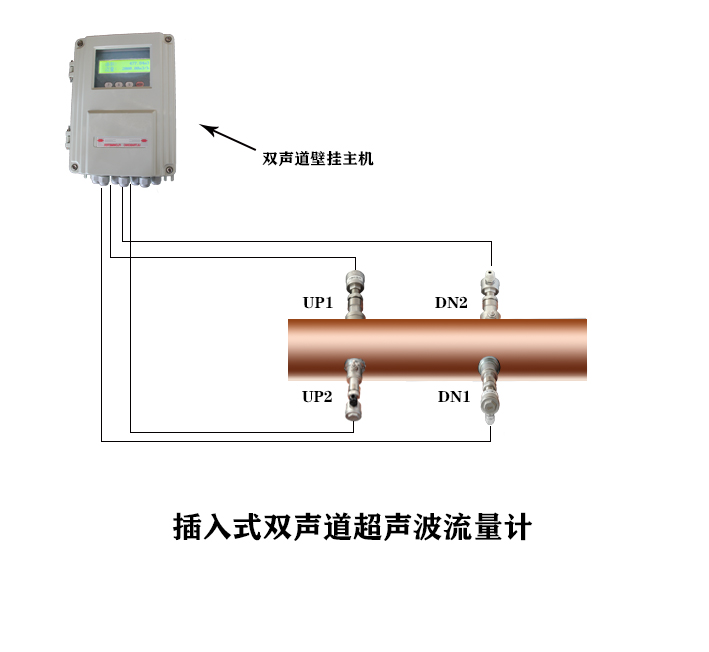

插入式超声波流量计是由固定式主机和插
入式传感器组成，插入式传感器解决了外缚式
传感器长时间工作信号衰减和管道内表面结垢
而接收不到信号的问题，不停产安装，可适用
于钢管、铸铁、玻璃钢、PVC和水泥管等各种
管道。
插入式传感器是集外缚式传感器与标准管
段式传感器二者优点于一身的产品，其特点为：
 1、解决了由于管道内壁结垢或腐蚀严重
时，使用外缚式传感器信号弱、测量不正常的难题，也可以在水泥管路上安装；
 2、使用的专用开孔工具可以使传感器在带压不停产的情况下安装，无压力损失，保证生产正常稳定运行，日后维护也无需停水；
 3、该传感器的超声波发射晶体与被测量液体直接接触，提高了测量精度和机器的运行稳定性；
 4、相对电磁流量计，在大口径上使用既经济又可靠准确。
插入式传感器被成功的应用于现场使用已有8年的时间，相关技术成熟可靠，信号收发稳定可靠，具有耐高温、使用寿命长、体积小、安装便捷、免维护、带压不停产安装等特点，材质上采用国内最先进优良的316L钢材质设计，模具制造，防水防腐，最高温度可达160℃，插入式传感器分为直插式和斜插式。


插入传感器的安装
    1、安装场地要求：
安装插入式传感器需要较大的空间，在仪表井中管壁到墙壁之间的距离至少
540mm以上。即宽度W >（D+540×2）mm水泥管路W >（D+700×2）mm（如图1）。
2、安装直管段要求：
安装超声波流量计需要一定的直管段，一般上游大于10D，下游大于 5D（D为直径），距泵出口或阀门处要大于30D。（图3）

3、专用安装工具
安装插入式传感器需要专用开孔定位工具、功率400w以上手电钻（最好是可调速的）及大扳手等。
输入参数
主机初始设置子菜单中
M23 菜单中需选择第5项，即 “5、插入B型探头”
M24 菜单中选择第1项，即“1、Z 法安装”
M25菜单中所示内容即为安装距离，这个距离是指两个插入式传感器的中心沿管轴方向上的距离。（如图2）
安装步骤：
① 定位
将管道参数输入主机，计算出安装距离（由于采用插入式传感器，建议均使用直接测量方式，即Z安装方式）定出两个传感器的位置，安装距离为两个传感器的中心距。
注意：两个传感器一定要保证在同一轴面上。
制作定位纸（建议选用牛皮纸或百页窗布带）：取一条长4D（D为管径），宽200mm（或100mm）的矩形纸带，在距边缘约100mm处划一条线；（如图4）
 将定位纸缠绕在已表面清理干净的管道上，注意要把纸两边互相重合对齐，才能使所划的线与管道轴线相平行；（如图5）
 所划直线与定位纸一边缘相交点为A；（如图7）
 从A点开始，沿着定位纸边边缘量出管道1/2周长，该点为C，在C点划一条与定位纸边缘垂直的直线；（如图8）

去掉定位纸，从点C开始，在所划直线上量出安装距离L，从而决定出B点。 这样A、B两点为安装位置；例如L=280mm（如图9）



将球阀底座分别焊接在A和B两点上。
注意球阀座中心点一定要分别与A和B两点重合。
