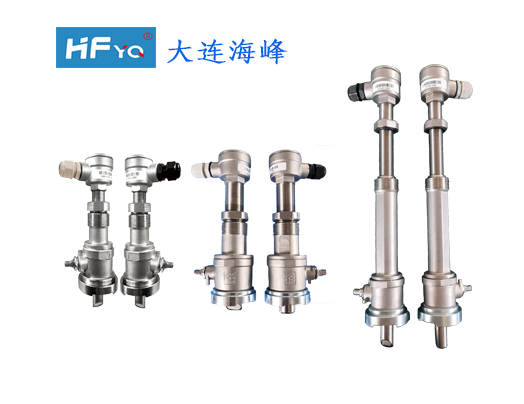

超声波流量计插入传感器解决了测量厚管时外夹传感器不易接收信号和测量信号衰减的问题，具有生产安装不间断、免维护、不依赖管径、无压力损失等特点。本文主要介绍超声波流量计插入式传感器的安装步骤和注意事项。

1.超声波流量计插入式传感器的安装步骤：

1.安装方法的选择

超声波流量计插入式传感器适用于DN 50以上的管道，通常采用Z法安装。只有在安装空间不够的情况下，才能采用V法安装小于DN 200的管道，大于DN 200的管道可选用并联插入传感器。

2.输入测量参数，得到安装距离。采用Z法测量标准砖插接式传感器时，安装距离=内径-10 mm。

3.安装点的位置

Z法定位应确保以下两点：安装距离=两个传感器沿管道轴线方向的垂直距离，确保所连接的传感器位于同一轴线上(两个传感器的直线穿过该轴)

4.焊接球阀座

5.管道开口

6.传感器探头杆安装



2.安装超声波流量计插入式传感器时应注意的事项：

1.在球阀座焊接过程中，必须避免夹渣、砂眼、渗水等现象。

2.两个球阀座的焊接必须保证在同一轴面上，以防超声心脏不理想。

3.开孔后必须清除球阀中的铁屑等杂质，防止传感器探头杆放入食品中，出现螺纹粘着和顽固性现象。

4.必须首先匹配量传感器前端的超声波信号发射面(即两个传感器的入口孔同时上下)。

5.安装传感器后，必须拧紧锁紧螺母，以防止传感器松动。

6.连接电线后，必须粘合接线盒，并拧紧密封盖，以防止进水。

7.足够的工作空间、坚固的外墙距离或至少700毫米的水平距离

8.要确定管道的压力，可以打开1.6MPa以下的孔

9.开启时应注意电钻的电源插头远离地面，以免将水喷入插座内。

10.孔结束后，用扳手打开阀门，防止铁屑被冲掉，以防止探针杆损坏。

11.在打开取暖管道时，如有条件，应先降低锅炉的温度，然后开孔，以防止烫伤。
