在大口径管道中，测量污水和清水液体流量的流量计很多，但仍存在一些不足。在计量过程中，由于活动部分被杂质缠住，部分流量计量器具的精度降低甚至不能使用；有的流量计被杂物覆盖，影响信息的正常传递；有的影响刻度的使用；同时，大型管道流量计重量过大，安装、运输极不方便，价格昂贵，能耗高。同时，部分流量计用户不易掌握使用维护技术，难以推广。插入式超声波流量计和电磁流量计很好地解决了这些问题。

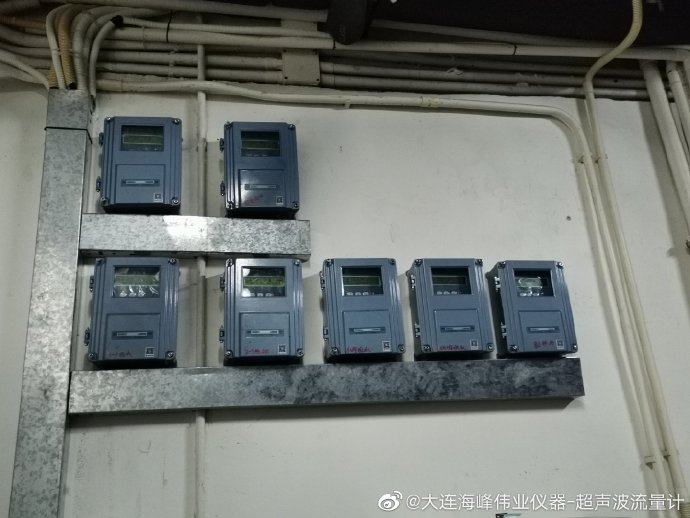

1、 结构和原则1。插入式超声波流量计的结构和原理由一个转换器和一对插入式传感器组成。
插入式传感器由定位座、球阀和传感器芯组成。
原理：超声波通过液体时，液体对传输时间的影响很小，插入时间的变化与液体流量成正比。
2。插件式电磁流量计的结构与原理插件式电磁流量计由一个转换器和一个插入式传感器组成。插入式传感器分为带球阀和不带球阀两种类型。
测量原理基于法拉第电磁感应定律。当导电液体流入被磁场包围的测量管时，在垂直于速度和磁场的方向上产生与平均速度V成正比的感应电动势E。磁场强度B是一个常数（由线圈电流控制），监测电极之间的距离也是固定的。因此，液体速度V是感应电荷电动势e的唯一变量，电磁流量计的输出信号与流量呈线性关系。
2、 技术参数及特点：
插入式超声波流量计和插入式电磁流量计最重要的特点是安装时不需要停产断电，而是可以带压安装。同时，鳞片管的性价比也非常优越。
1。插入式超声波流量计具有超声波流量计的全部技术特点：
不受温度、压力、密度、精度和电导率变化的影响
传感器结构简单，不省油，不堵塞
可显示瞬时流量、瞬时流量、正、负、净累计数量、今天流量、热量等
记忆功能：可记忆日、月、年累计量及通电、断电时间
可输入两种回路信号（可采用温度、压力、液位）
多种输出方式：RS232/485，4~20，mA/0~2mA
OCT累计脉冲频率
网络工作模式和自诊断功能
可编程批（定量）控制器
2。插入式超声波流量计适用于DN80～DN2400管道（DN2400以上指定）
插入式电磁流量计还具有电磁流量计的技术特点：
成本低；
无活动部件；与介质接触部分采用不锈钢制成，
使用寿命长；
安装维护方便免费；
规格的流量传感器可用于多种管径，给选择和使用带来很大方便；
插入式电磁流量计适用于DN200~DN2000管道（DN2000及以上需说明）。
3、 随着用户对旋塞流量计在市场应用的了解不断加深。质优价廉的插入式流量计找到了合适的市场地位。
4、 在线校准：在线校准采用高精度便携式超声波流量计，取4个以上测量值计算平均值。（过程中注意纠正便携式超声波流量计的安装误差）
（2）回厂校准：插入式流量计的传感器容易随转换器一起取下返回厂家，也是厂家进行校准的方法。
3。校准周期：根据目前市场应用情况，插入式流量计在三年内不需要校准。但是，如果需要校准，校准周期可以设置为一年。
5、 综上所述，插入式超声波流量计最适用于大直径液体流动。建议用户对管径大于DN300的管道安装插入式流量计。
