超声波流量计安装对测量精度的影响

发表日期：2020-11-04 09:16

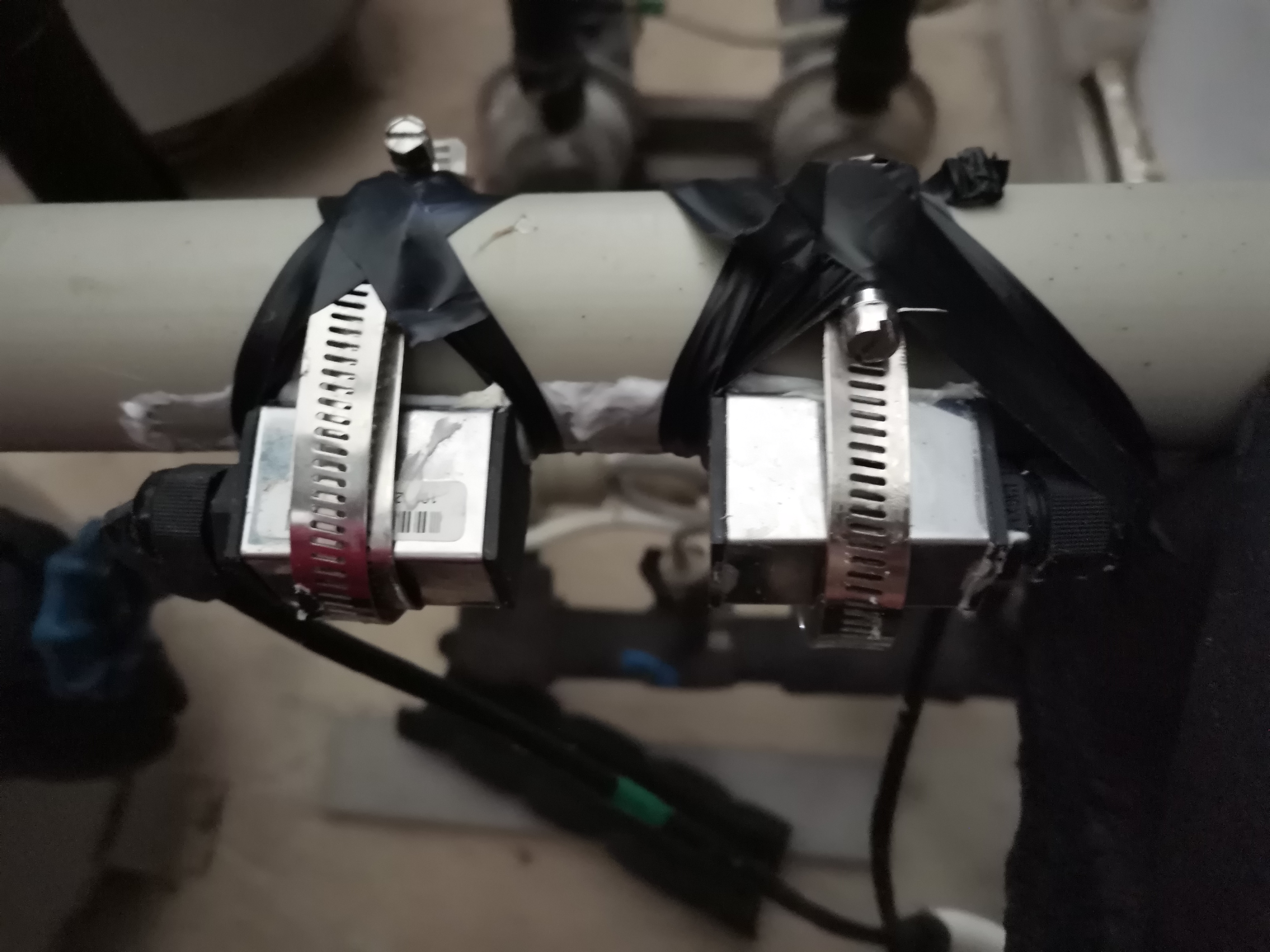

1.探头安装方式和定位。有两种探头安装方法：V法和Z法，经验表明，V法的测量精度高于Z法，而不影响信号接收，由于V探头的安装容易准确，测量误差主要来自流型和管道参数，而Z法的安装声程短，信号强，探头定位困难，安装误差易产生，大口径管道更加突出。

2.探针间距和径向位错。

探头间距定位误差导致声程误差，直接影响测量精度，严重时找不到信号，探头径向错位对测量结果影响不大，但会影响信号强度。安装过程中，声波必须通过管道中心，否则由于声波发射与接收角不一致，信号将严重衰减，直至无法测量。

3.安装环境、耦合器、信号电缆等。

便携式超声波流量计采用多脉冲、宽频带信号，具有一定的抗电磁干扰能力，但在安装现场高频时，特别是在使用变频干扰源时，不能完全工作。探头信号电缆太长，不能使信号衰减，一般不应超过200米，且应使用特定阻抗同轴电缆，特殊端不能在中间有接头。超声波耦合器尽量使用声导不容易与气体混合的粘性物质，如硅酸钠、瓦斯林等。
