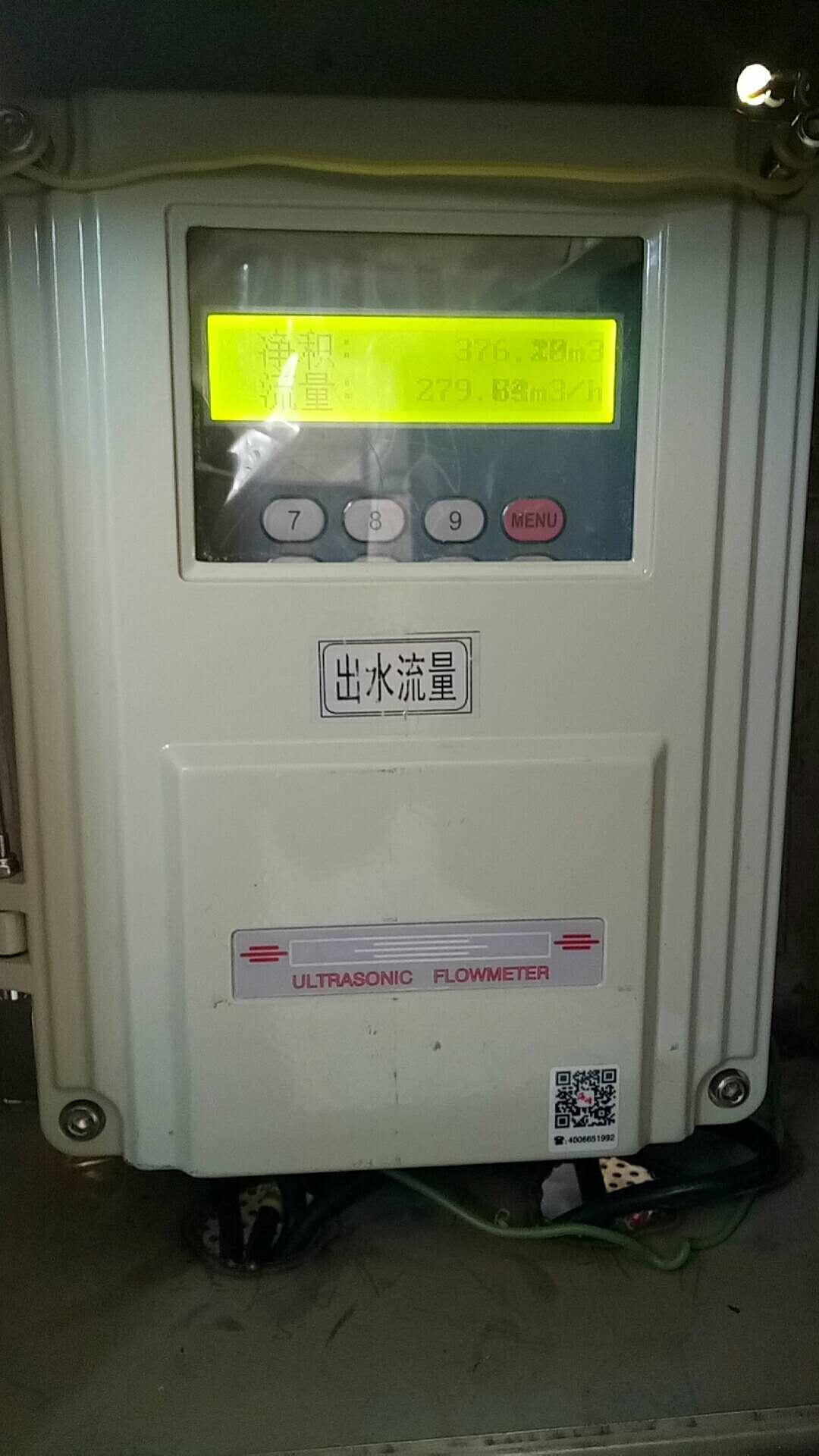

在工业生产中的流量计测量中，除了常规的固定管式流量测量装置外，还经常遇到一些不适合管道安装、或临时、移动式流量测量的需要，在这种情况下，可以使用外夹式超声波流量计，因为超声波流量是非接触式的测量仪表，可用于测量不易接触和观察的流体流量和大口径流量。它不会改变流体的流动状态，不会产生压力损失，而且安装方便，所以受到普遍欢迎。但是，超声波流量计的安装条件比较严格，正确的安装方法对数据测量也有重要影响。以下是为朋友做相关介绍：



 1、外夹式传感器（即两个探头）的安装方式一般有两种，分别是V型安装和Z型安装。



DN200mm-6000mm管道宜采用Z法，当V法不能测量信号或信号质量差时，也可采用Z法。安装时，使两个传感器沿管轴方向的垂直距离等于安装距离，并保证两个传感器在同一个轴平面上，注意相对发射方向（两个传感器方向向内）。由于Z法是超声波在介质中直接发射和接收，信号不反射，所以信号强度衰减最小。因此，Z法具有信号强度高、工作可靠的特点。直径为15mm-200mm的管道优先采用V法。安装时，外夹式超声波流量计的两个传感器应水平对中，中心线与管道轴线平行，发射方向相对（两个传感器向内）。V法具有使用方便、测量准确的特点。直径小于dn50mm的管道安装精度较高。请注意信号强度、信号质量和传输时间比。



2。输入测量参数，得到安装距离



开始测量前，需要对流量计进行初始设置，通常在10-26号菜单中逐项设置（M39菜单有多种语言可供选择）。设置后，传感器安装距离以M25为单位，即两个传感器的最内侧边缘距离，根据数据安装传感器。



3。外夹式超声波流量计传感器有两个安装点，分为上游传感器和下游传感器。在处理这两个安装点时，一个安装点的处理面积与探头尺寸大致相同，另一个安装点的处理面积应为探头尺寸的2-3倍（以安装点为中心），以便于信号调试。首先，将安装传感器的管外区域清理干净，并清除锈迹和油漆。如果有防锈层也应去除，最好用磨床打磨金属光泽，然后用干净的布擦去油污和灰尘。
