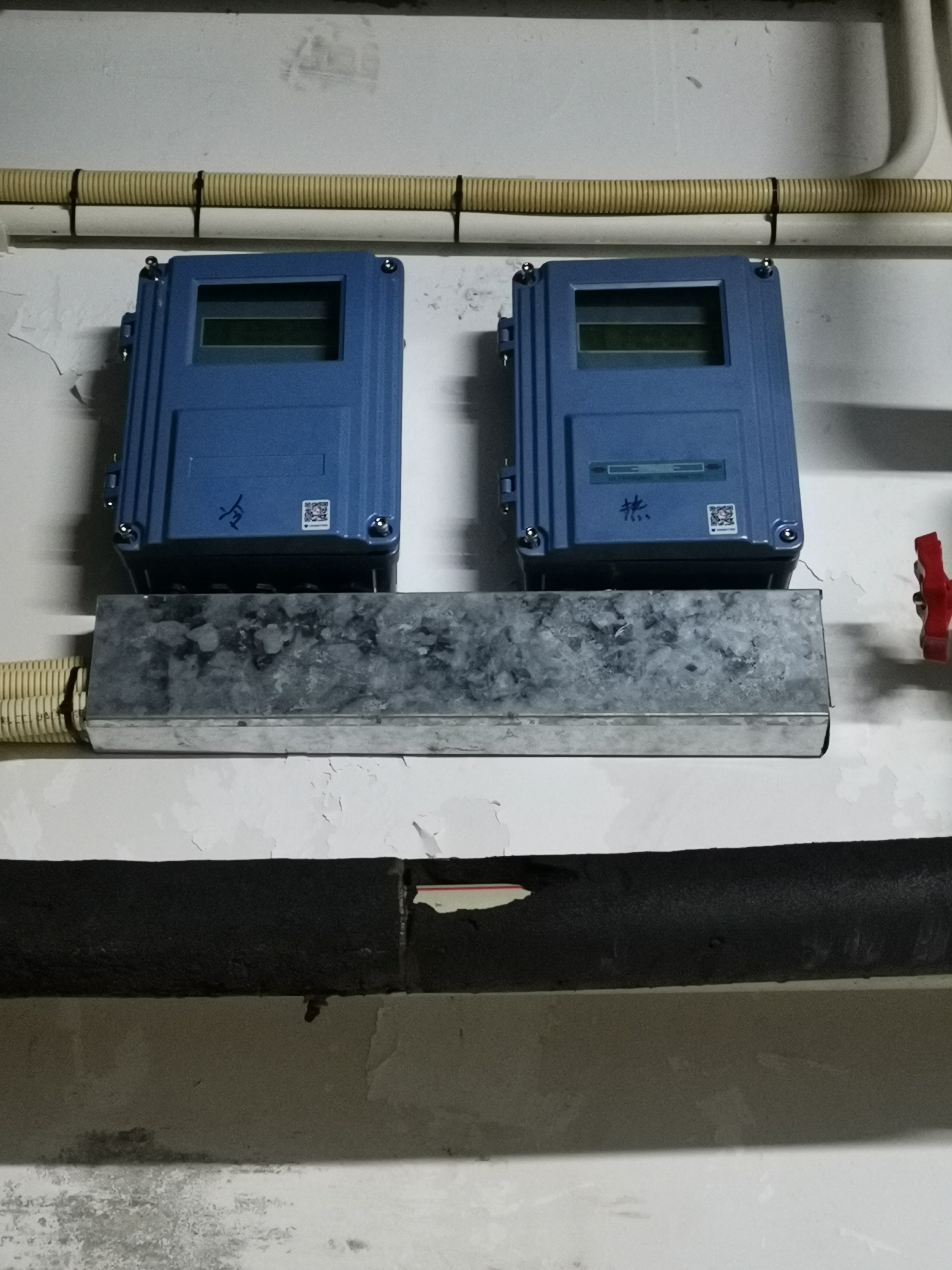

超声波流量计一般分为三部分：现场传感器（探头）、传输电缆和显示主机。传感器包括外夹式、插入式和法式蓝色（即管段式）。显示主机分为固定式和便携式。便携式主机可配置外夹式传感器，对固定式在线超声波流量计进行比对（校准），安装非常简单。外夹式超声波流量计传感器——安装时，传感器（探头）在管道外壁上待安装位置打磨后，用偶联剂固定在管道外壁上，然后用专用夹具固定。该方法可以方便地测量管外水流，也适用于便携式测量。
（1） 外夹式超声波流量计安装前，应了解现场情况，包括：
1。传感器与主机之间的距离；
2。管材、壁厚、管径；
3。管道寿命。流体类型，是否有杂质、气泡、管道是否满。流体温度；（插入式传感器管压力）
6。安装现场是否有干扰源（如变频、高压电缆场等）；7。寄主四季的温度。所用电源电压是否稳定。是否需要遥控信号和遥控类型；
根据上述现场条件，厂家可根据现场情况进行配置，必要时也可制作特殊型号。
（2）外夹式超声波流量计安装位置的选择
安装管段的选择对检测精度有很大影响。所选管段应避免干扰和涡流，这些干扰和涡流对测量精度有很大影响。一般情况下，管段的选择应满足以下条件：
1。避免将机器安装在水泵、大功率无线电台、变频、即强磁场和振动干扰中。选择均匀、紧凑、便于超声波传播的管段。直管段应有足够长，安装点上游直管段必须大于10d（注：D=直径），下游管段应大于5D；
4。安装点上游距水泵30d。流体应充满管道。管道周围应有足够的空间供现场人员操作
