超声波流量计的工作原理及结构组成

发表日期：2020-11-18 09:59

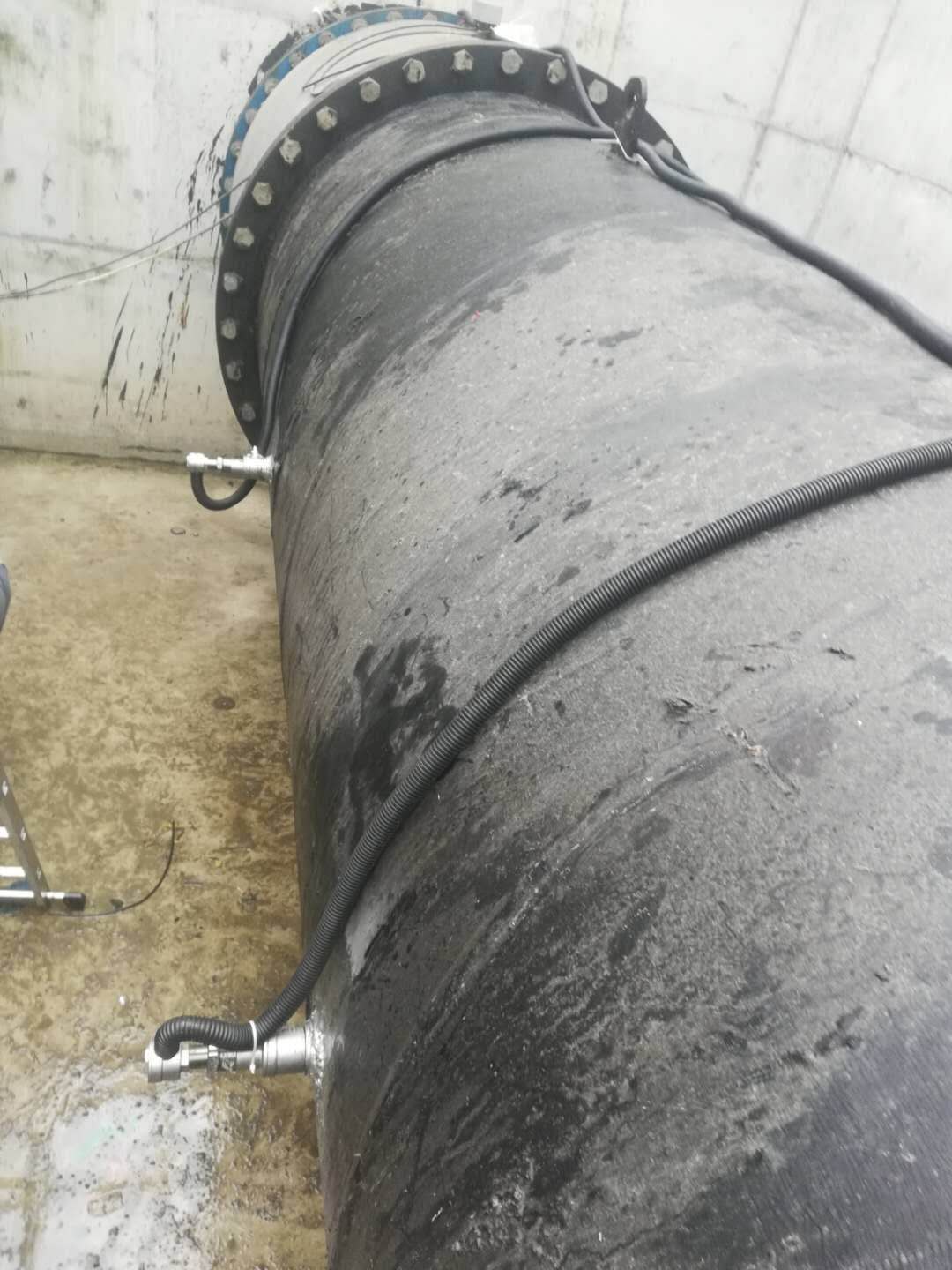

超声波流量计是利用速度差法原理测量管道内液体流量的装置，分为外夹式和管段式。广泛应用于化工、电力、石油、冶金等领域。

工作原理：超声波流量计通过检测流体流量对超声波的影响来测量液体流量，采用“时差法”。首先，探头1发射信号，信号经过管壁1、流体、管壁2后，被另一侧的探头2接收；探头1发射信号时，探头2也发出相同的信号，探头1经过管壁2、流体和管壁1后接收到；由于速度的存在，两次不相等，存在时间差。因此，根据时间差可以得到流速，进而得到流量值。

结构：超声波流量计主要由超声波发生器、超声波接收器、电子电路、流量显示和积算系统组成。其中，超声波发生器主要用于产生超声波并将其传输到流体中；超声波接收器主要用于在通过流体后接收超声波；接收到超声波后，经过电子电路的放大和转换，流量以电信号的形式传送到显示屏上，并显示结果；流量的累计计算由累计系统完成。

介绍了超声波流量计的工作原理和结构。如果您想了解更多关于流量计的信息，可以关注我们的网站更新或直接电话咨询，服务热线：400-665-1992。
