典型用途

TDS-100型超声波流量计已成功的应用于各行业的计量工作。测量范围20-6000mm（0.5-20英寸），各种流体：水、纯水、污水
海水、化工流体、河水、燃料油等等。原因是这种仪表采用了非接触的测量方式，没有活动机械部件，不受系统的压力和恶劣环境的影响。标准传感器的上限温度是110ºC ，超过此温度请与厂家或供应商联系。

§1.6 数据的完整性和内置时钟

所有使用者输入的数据都被保存在内置的无压闪速存储器中，即使在机器掉电和电源关闭的状态下，设置密码可以防止参数被偷改和累积器的复位。
内置的时钟是对流量累积数据计算所必备的。只要电池的电压大于1.5V它就可以一直工作下去，如果电池损坏时钟将不再工作并且丢失正确的时间值，使用者必须再电池修复后重新输入正确的时间值。输入了错误的时间值不但会影响到数据累积器，而且还有其他功能。

§1.7 产品的识别

每一款的TDS-100型系列超声波流量计都配备了产品识别，其软件中都具有唯一的、不可更改的ESN电子序列号。使用者若需厂家进行产品维护、维修时务必提供位于流量计的61号窗口中的数据。

§1.8 参数、规格

线性度	0.5%
重复性	0.2%
准确度	示值的±1%，流速 >0.2 m/s
响应时间	0-999 秒, 使用者任选。
流速范围	±32 m/s
管段尺寸	20mm-6000mm
测量单位	米, 英尺, 立方米, 升, 立方英尺, 美国加仑, 英国加仑, 油桶, 美国液体桶, 英国液体桶, 美国兆加仑，使用者指定单位。
累积器	7位正、负、净累积器
液体种类	各种液体
安全性	设置值的锁定，更改数据需解锁。
显示	4x8 中文或 4x16 英文
通讯接口	RS-232C, 波特率75- 57600, 同时兼容富士的超声波流量计，也可应用户的要求兼容其它产品。
传感器	标准M1型，另有其它3种可供选择。
传感器电缆	标准为5米x2，也可加长为10米x2。
电源	3 节AAA 内置Ni-H电池，每次充满电可持续工作12小时，100V-240VAC的适配器
数据记录	内置数据记录仪可记录2000行数据。
手动累积器	7位，按键即可开始用于校准。
外壳材料	阻燃ABS
外形尺寸	100x66x20mm
主机重量	516g (1.2 lbs) 包括电池

2.开始测量

§2.1 内置电池

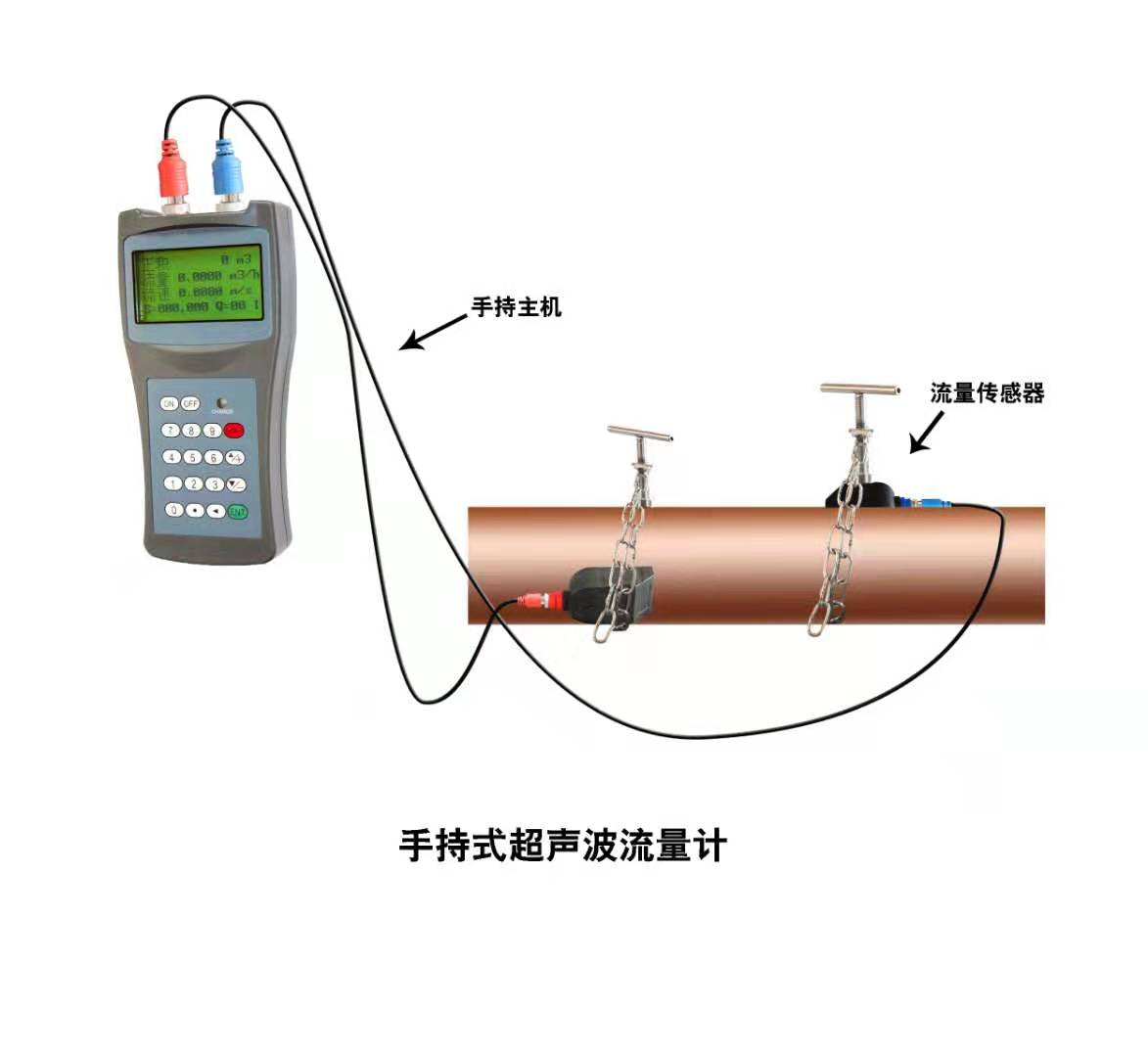

TDS-100H手持式超声波流量计内置的Ni-H电池在充满电的情况下，可以连续工作超过10个小时，外部的供电则需要充电器。
电池充电电路采用了固定电流和固定的电压。这种方式的特点是开始的快速充电、在电池将要被充满时的缓慢充电方式。当绿灯点亮时表示以充到电池容量的95% ，但红灯关闭时，电池以充到98%。
由于电池接近充饱和时，充电电流变得越来越小，所以就不会产生过充的问题。就是说充电过程可能持续很长，当全天候测量时充电器可以一直插着。
当电池充满电时，两端电压可达到4.25V ，这个电压值可以在M07号窗口看到。当电池电量将被耗尽时，电池两端电压会低于3V，使用者可以从该窗口粗略地看到流量计生于工作时间。
电池剩余电压工作计时器只是根据电池两端的电压进行计算的，特别注意是在电池电压在3.70 -3.90V时，剩余工作时间只是粗略数，仅供参考和提醒作用。

通电

按 on 键打开流量计的电源，按 off 键关闭流量计的电源。
当流量计接通电源后，首先运行自我诊断程序，对软硬件进行检测，如存在故障，则显示相应的错误信息。
通常不会有错误的信息显示，流量计会直接进入常用的01号窗口（缩写为M01），显示流速、瞬时流量、正向累积流量值和信号强度、信号良度，流量计将以上次断电前输入的管道参数或者初次的设置参数为基础进行工作。
流量计的测量工作程序总是在使用界面的后台进行的，就是说流量测量不会因为使用者要进行窗口浏览而停止，只有使用者进行新的管路测量改变参数时，流量计就会按照新的参数工作。
当新的参数被输入时或打开电源时流量计会进行信号调整放大器增益。通过这一步流量计就会找到最佳收波工作状态。使用者会在LCD显示器的右下角看到有数字1、2、3的过程提示。
当使用者调整已安装好的传感器时，流量计就会自动进行信号调整。
所有输入的参数都会记录在NVRAM 中100年，直到它们被更改。
该流量计不管显示在哪一个窗口上，都会继续进行流量测量和累积。
