超声波流量计是基于速度差法原理的流量检测仪表，在许多行业有一定的应用。超声波流量计的安装要求是什么？如果安装错误，不仅会损坏超声波流量计，还会引起一定的故障。
超声波流量计安装要求
1。超声波流量计安装要求
（1）详细了解现场情况
超声波流量计安装前，应了解现场情况，包括：
1。传感器与主机之间的距离。管材、管壁厚度、管径；
3。管道寿命。流体类型，是否有杂质、气泡及管道是否充满；
5。流体温度；6。安装现场是否有干扰源（如变频、强磁场等）；（7）主机四季温度；（8）所用电源电压是否稳定；（9）是否需要远动信号和类型；
（2） 安装位置的选择
（2）安装管段的选择对测试精度有很大影响。所选管段应避免干扰和涡流，这些干扰和涡流对测量精度有很大影响。在选择管段时，一般应满足以下条件：
（1）避免在水泵、大功率无线电台、变频等场所安装机器，即强磁场和振动干扰；
2。选择管材均匀、密实，便于超声波传播的管段。为了有足够的直管段，安装点的上游直管段必须大于10d（注：D=直径），下游管段应大于5D；
4。安装点上游距水泵30d；
5。管道应充满液体。管道周围应有足够的空间，方便现场人员操作。地下管线需要建一口试验井。试验井如下：
（3）确定探头安装方式
超声波流量计一般有两种探头安装方式，即Z法和V法。
但是，当D<；200 mm和现场条件是以下条件之一时，也可以使用Z法进行安装：
1。当被测流体浊度较高时，V法无法接收到信号或信号很弱。管道内壁内衬时；
3。当管道使用寿命过长，内壁结垢严重时；
对于条件较好的管道，即使D略大于200mm，也可采用V法提高测量精度。
（4） 求出安装距离，确定探头位置
（1）将管道参数输入仪表，选择探头安装方式，得到安装距离；
（2）在水平管道上，一般应选择管道中部，避开顶部和底部（顶部可能含有气泡和底部可能有沉淀）；
3、V法安装：先确定一个点，根据安装距离在水平位置测量另一个点。
z法安装：先确定一点，根据安装距离在水平位置测量另一点，然后在管道另一侧测量该点的对称点。
（五）管道表面处理
探头位置确定后，用角磨机、锉刀、砂纸等工具，在两个安装点±100mm范围内，将管子打磨成光亮、光滑、无腐蚀坑。
要求：光泽均匀，无起伏，手柄光滑圆润。特别要注意的是，研磨点的弧度应与原管道的弧度相同。禁止将安装点打磨成平整的表面，并用酒精或汽油擦拭此范围，以利于探头的粘接。
连接导线后，在探头内部填充硅胶，放置半小时。然后用硅胶和夹具将探头固定在抛光管上（注意探头的方向，引线端朝外）。然后观察仪器的信号强度和传输时间比。如发现信号不好，可微调整个探头位置，直至仪表信号达到规定范围
（信号强度：一般应大于6.5，个别可根据现场具体情况确定。)
（传输时间比：在100±3范围内，该值必须稳定。)

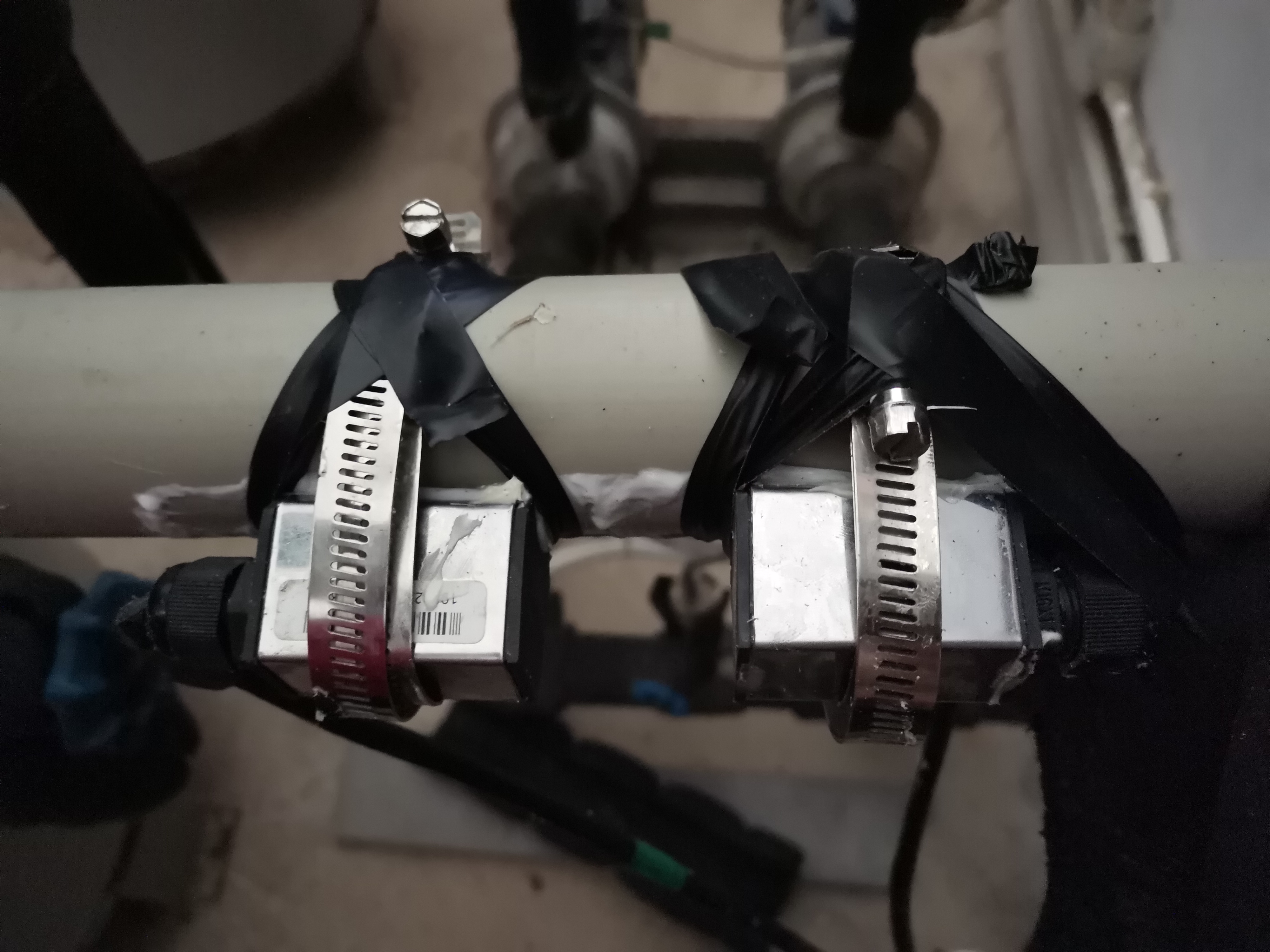

（8）固定探头
待仪表信号调整后，用夹具固定探头。注意不要使钢丝绳倾斜，以免拉动探头和移动探头。然后用硅胶密封探针和管道周围区域。这种胶水大约需要一天的时间才能凝固，而且在干燥之前探针必须是防水的。
